実際のレンダリング

レンダリング種類   ワイヤーフレーム   インタラクティブシェード   簡易表示

           隠線消去表示  サーフェースレンダリング シェーディングレンダリング

           スケッチレンダリング   手書きレンダリング   レンダーゾーン

インタラクティブシェード

item6

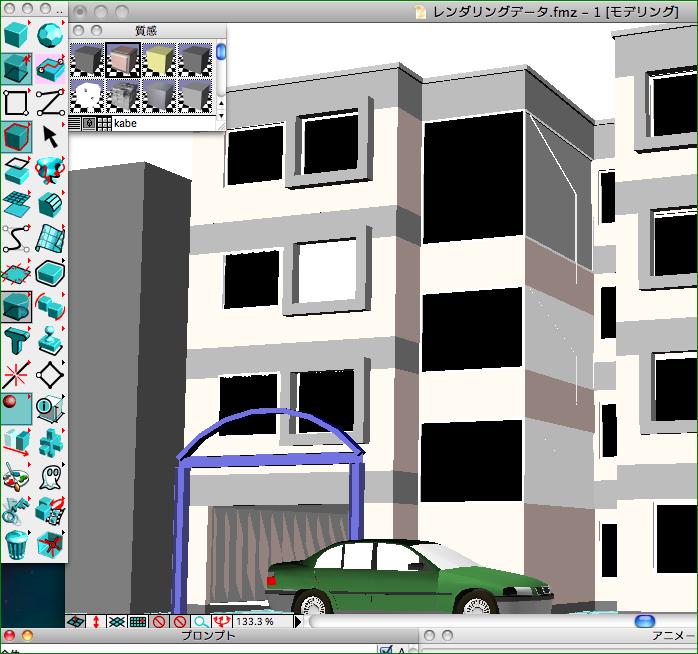

OpenGLで表示されるレンダラーで高速に表示することができます。3Dの間隔で視点などを変更したり画面を動かすのに向いていると思います。

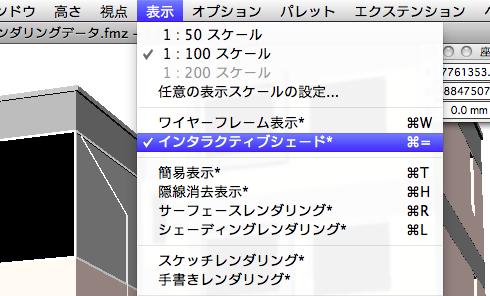

表示方法はメニューバーから「表示」のインタラクティブシェードを選択します。

item4

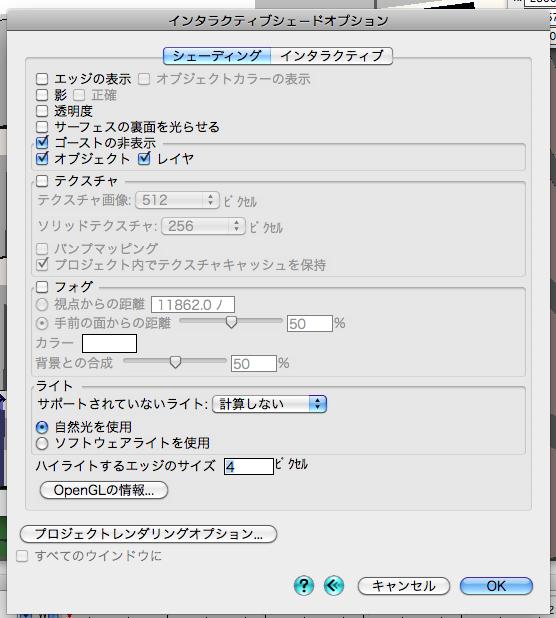

インタラクティブシェードのオプション

item5



(1)インタラクティブシェードオプションの表示方法

オプションを表示させるにはwindowsの場合はShift+Ctrlを(macはoption)押しながらインタラクティブシェードを選択するとダイアログボックスが表示されます。



(2)透明度

設定したオブジェクトを半透明の表示することができます。



(3)テスクチャ

テスクチャにチェックを入れると質感パレットで設定した質感を表示します。



(4)フォグ

オブジェクトの奥の方をぼかすような効果があるとおもいます。使用したことが無いのでわかりません。

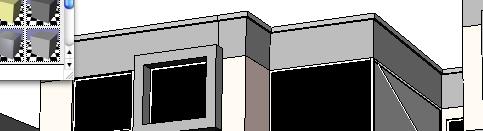

(5)エッジ

オブジェクトの輪郭を縁取るような感じです。

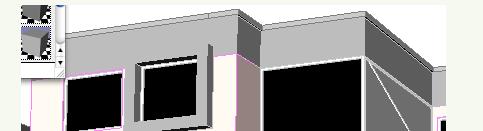

オブジェクトカラーの表示にチェックを付けると作成した色で縁取られます。

item8

item9

このレンダラーを終了させるときはワイヤーフレーム表示を選択します。
