【Autodesk Viewer インタフェース その1】
(1)図面ファイルを開いた状態のインタフェース

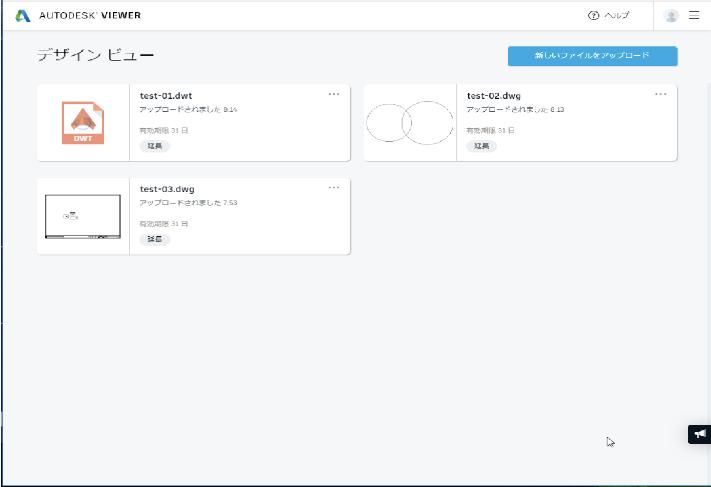

(2)図面ファイルを閉じた状態のインタフェース（デザインビュー）
(1)図面ファイルを開いた状態のインタフェース
①現在開いている図面ファイルのファイル名 ここでは"test-03.dwg"となっています。

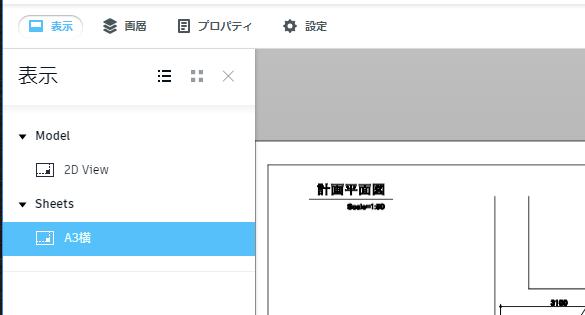

②モデル／レイアウト切り替え

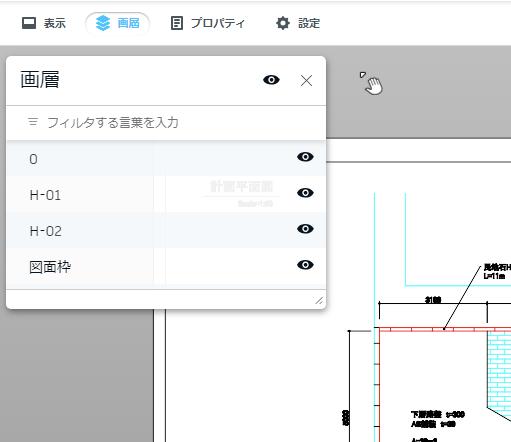

③画層 設定されている画層が表示されます。表示／非表示

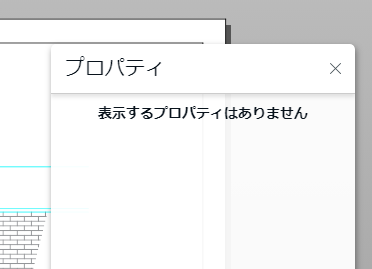

④プロパティ

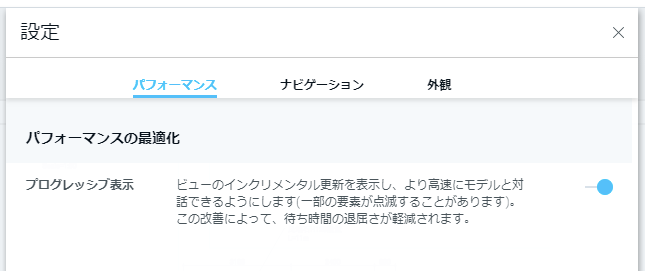

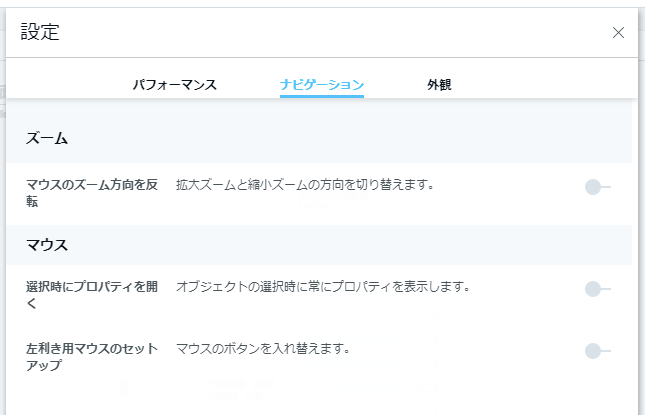

⑤設定 パフォーマンスの最適化： プログレッシブ表示 ON／OFF
ナビゲーション： マウスのズーム方向の切り替え 選択時のプロパティの表示 マウスボタンの入れ替え(左利き）

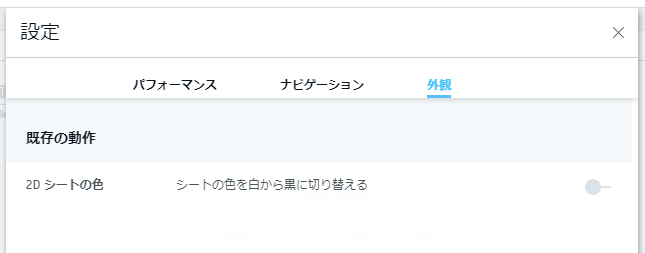

外観： 背景色の変更 白／黒
⑥ヘルプ 英語のオンラインヘルプが表示されます。

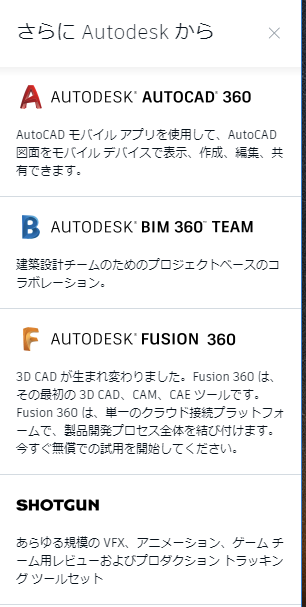

⑦アプリ その他のオンラインアプリ

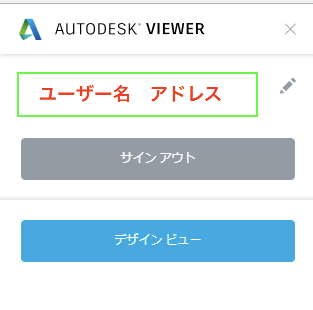

⑧アカウント／デザインビュー切り替え
ユーザー名：サインアウトしたりアカウント情報にアクセスできます。 デザインビュー：図面ファイルを閉じた状態のインタフェースになります。
⑨コメント コメントの投稿
⑩印刷 PDFや接続されているプリンタ等で印刷できます。

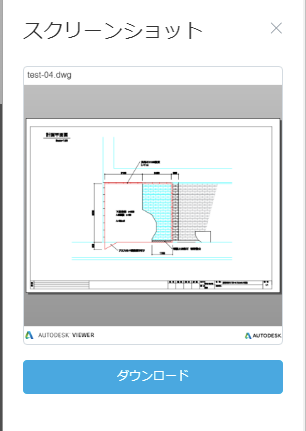

⑪スクリーンショット "ダウンロード"をクリックで表示されている画面をpngで保存されます。

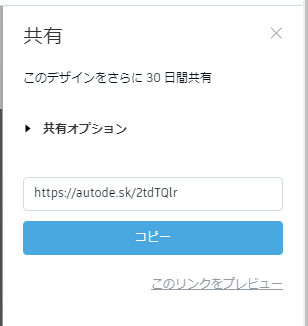

⑫共有 データを共有できます。
