AutoCAD LT2010の使い方 (3)2010の実践作図（チュートリアル） |
||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||

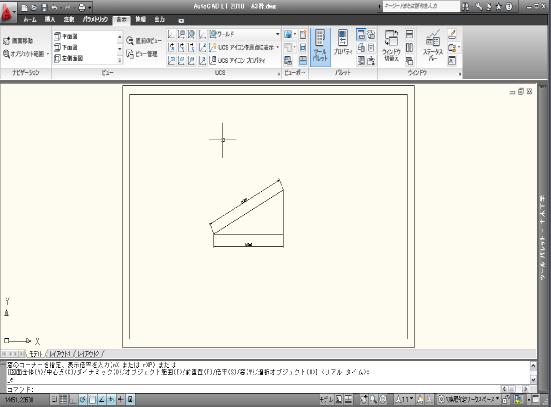

⑦オブジェクトの削除、分解 前回保存したファイルを使用します。線の削除をしてみます。 一番外側の線はＡ３用紙の大きさですので、印刷には必要ありません。まずその前に図面全体を表示させましょう。リボンの｢表示｣｢ナビゲーションパレット｣から"オブジェクト範囲"を選択します。枠まで表示されたと思います。

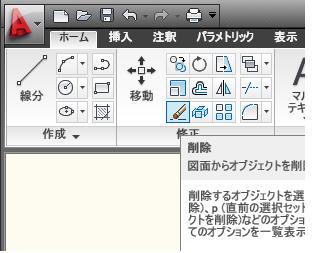

一番外側の線を削除してみましょう。リボンの｢ホーム｣｢修正パレット｣から"削除"を選択します。

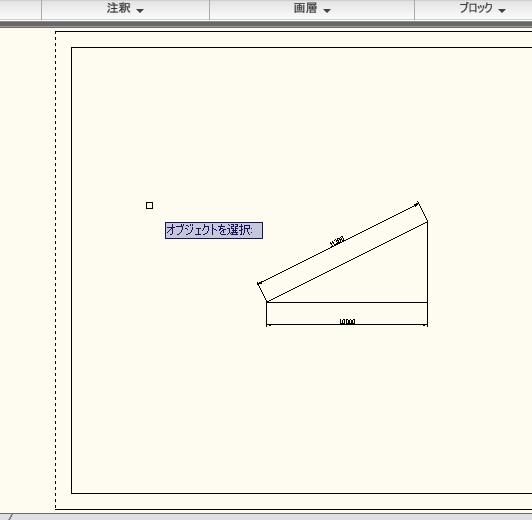

カーソルが四角になってオブジェクトの選択となります。一番外側の四角形をクリックしてＥｎｔｅｒを押すと線が削除されます。 この線はもともと長方形のコマンドで作成されていますので四角が削除されます。線を１本だけ消したい場合は四角形を分解する必要があります。 分解する前に削除した線を元に戻しましょう。アプリケーションボタンの"元に戻す"で削除する前に戻りました。

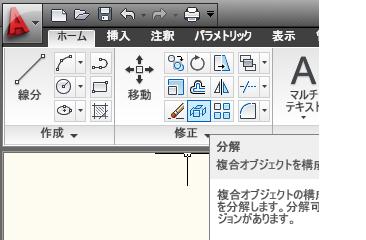

四角形を分解してみましょう。リボンの｢ホーム｣｢修正パレット｣から"分解"を選択します。カーソルを分解したい線の上でクリックします。
波線に変わりますのでそのままＥｎｔｅｒを押します。これで四角形が分解されました。試しに線を削除してみましょう。 リボンの｢ホーム｣｢修正パレット｣から"削除"を選択します。カーソルを外側の線の上に持って行きクリックします。外側の線が波線に変わります。今度は四角形ではなく線１本だけになっているはずです。
そのままＥｎｔｅｒを押します。線が削除されました。続けて他の３本も削除しましょう。 これでＡ３用紙枠の線が削除されました。 |
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
