AutoCAD LT ワンポイント |
||||
|
|
|
|
|
|
||||||||
|
|
|
||||||
|
||||
|
|
|
|
|
高解像度な画像ファイル(JPEG)を出力する方法 |
||
|
|
|
 |
||
|
|
|
AutoCADの図面ファイルを画像ファイルにて出力する場合、一般的にはコマンドで"JPGOUT"を使用すると思います。
JPEGファイルの解像度を設定する方法を説明します。

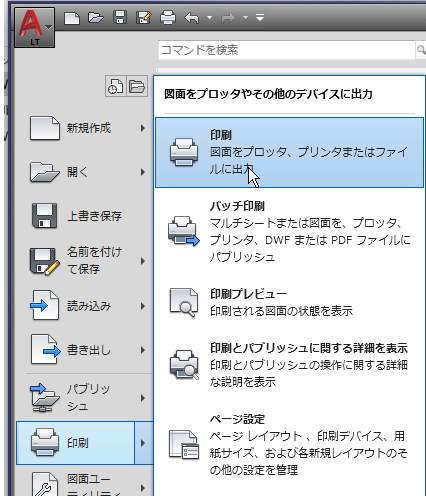

"印刷"をクリックします。

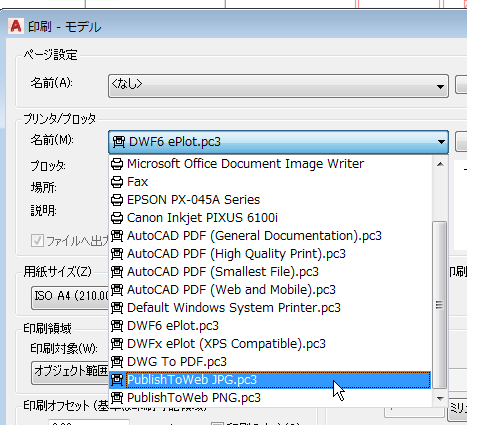

"プリンタ・プロッタの名前"から"PublishToWeb JPG.pc3"を選択します。

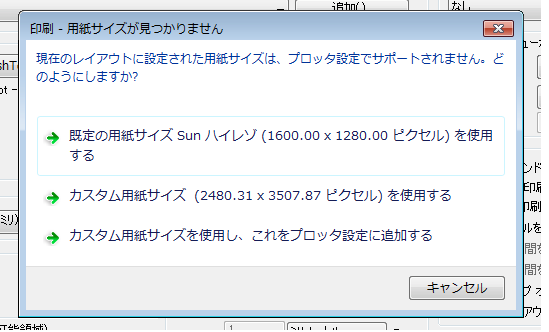

"用紙サイズが見つかりません"となった場合、ここでは"sunハイレゾ(1600×1280ピクセル）"を選択します。

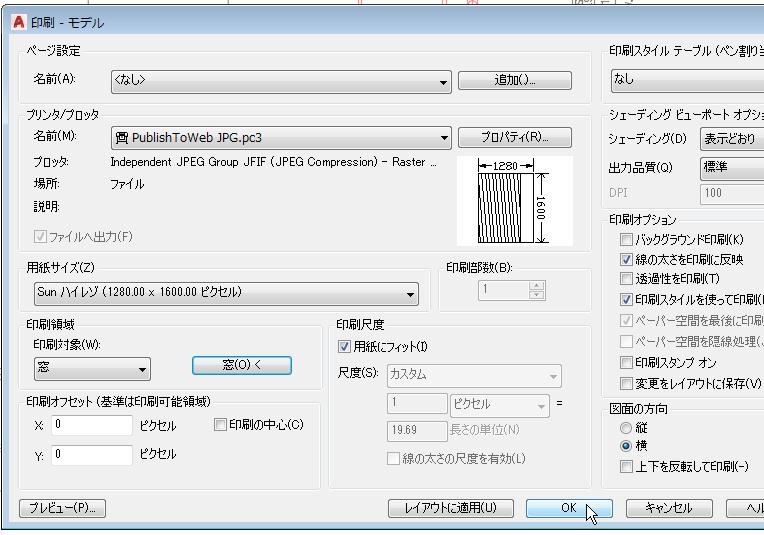

印刷ダイアログボックスの"用紙サイズ"にて色々な種類を選択できるので好みに合わせて選択します。
印刷領域の"窓"をクリックして必要なオブジェクトを選択します。

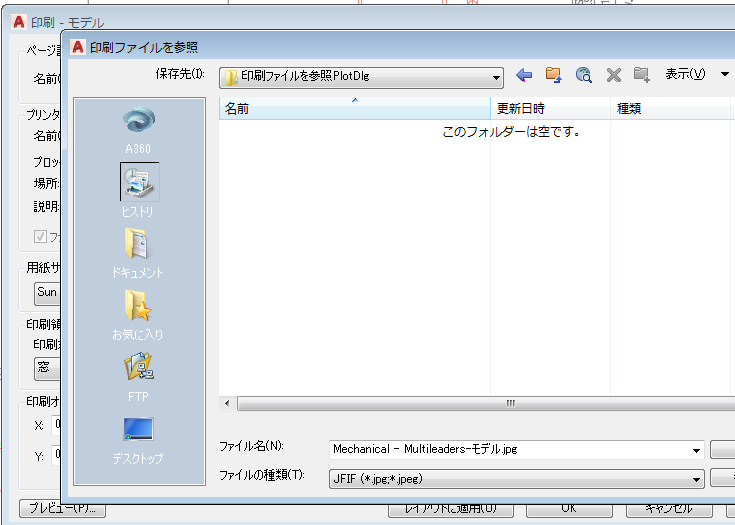

画像ファイルの保存場所を指定します。（デスクトップ等）
画像ソフトなどで確認します。

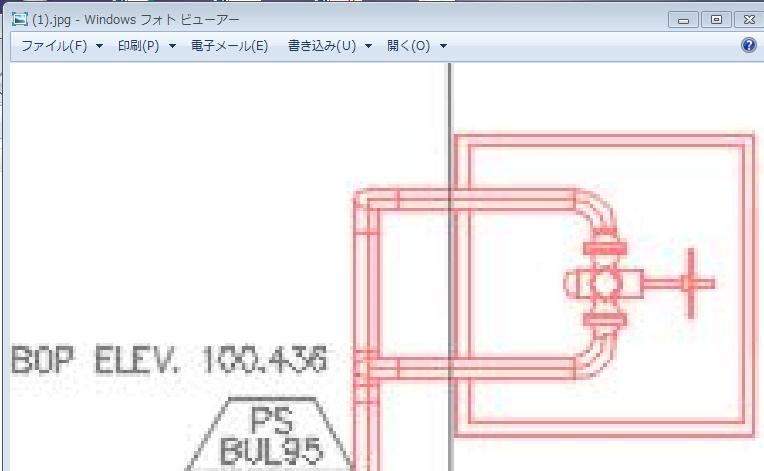

初期設定の画像ファイル出力（同じ大きさで比較）

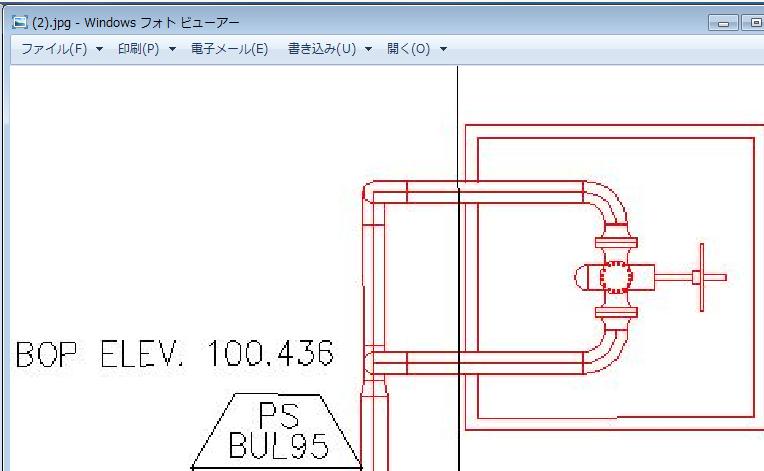

"sunハイレゾ(1600×1280)"の画像ファイル出力（同じ大きさで比較）
書類に添付する場合に役に立つと思いますので参考にしてください。 |
||
|
|
|
