AutoCAD LT ワンポイント |
||||
![]() |
![]() |
![]() |
![]() |
![]() |
|
||||||||
![]() |
![]() |
![]() |
|
||||
![]() |
![]() |
![]() |
![]() |
![]() |
オフセットの一括機能を利用して連続して作成する |
||
![]() |
![]() |
![]() |
![]() |
||
![]() |
![]() |
![]() |

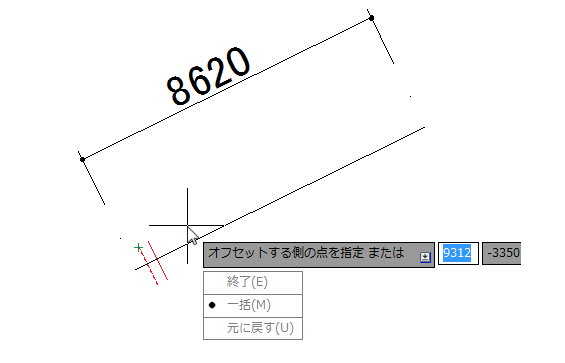

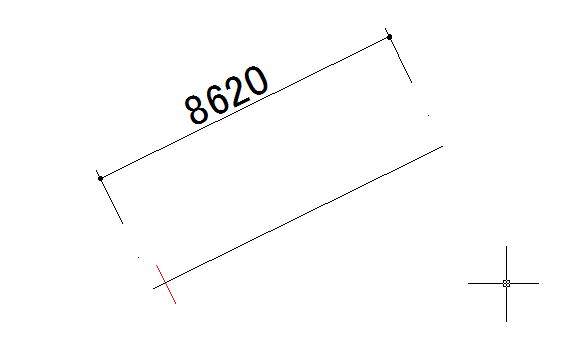

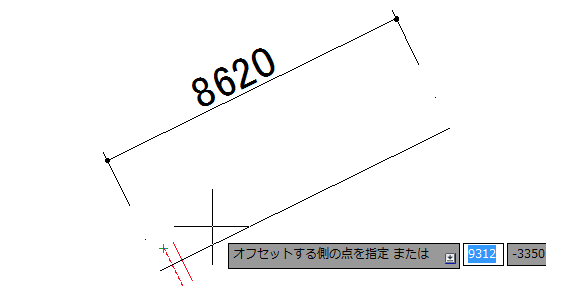

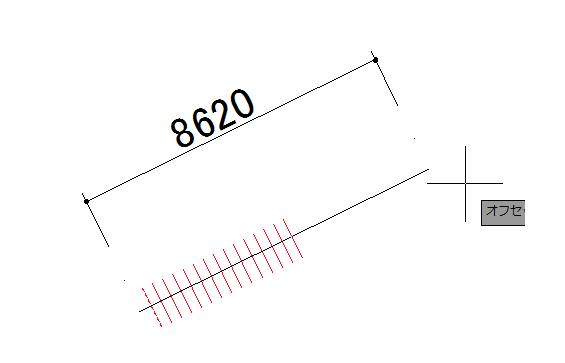

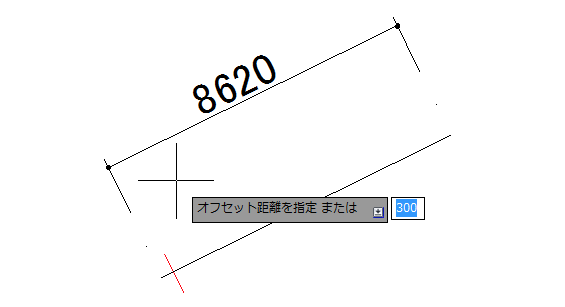

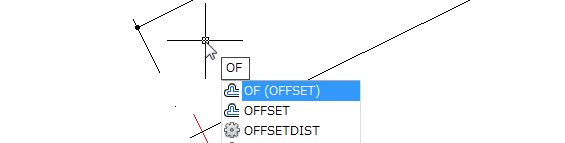

例えば下図の赤い線(斜線に対して垂線)があり、300mmの等間隔で斜めに複写したい場合などに利用すると便利です。普段の作図で色々と応用できると思います。 リボンからオフセットコマンドを実行します。(またはコマンドから"OFFSET") オフセット距離を指定となりますので"300"を入力します。 次に"オフセットする側の点を指定 または"となりますので、下矢印キーでコマンドオプションを表示させます。 オプションメニューから"一括"を選択してエンターを押します。 あとは普通のオフセットと同じようにオフセット側の点をクリックします。あとは必要な分だけクリックし続けるだけで作図されていきます。 普通のオフセットの場合、一度基本オブジェクトをクリックしてから、オブジェクト方向をクリックしなければならないので操作が煩雑になります。 |
||
![]() |
![]() |
![]() |
