(6)UCSアイコン
　作図ウインドウかビューポートの原点、または左下にはＵＣＳアイコンが表示され、ＵＣＳの位置と方向を示しています。（画像０１）ＵＣＳアイコンの形状を設定するには、「ＵＣＳアイコン管理」コマンドを使用します。さらにこのコマンドでＵＣＳアイコンの位置表示やオンオフも設定できます。また、ＵＣＳ原点にＵＣＳアイコンを表示させることができます。「シェーディングモード設定」コマンドを隠線処理（コマンドラインにＳＨＡＤＥＭＯＤＥを入力）に設定すると、色つきのＵＣＳアイコンを表示できます。（画像０２）

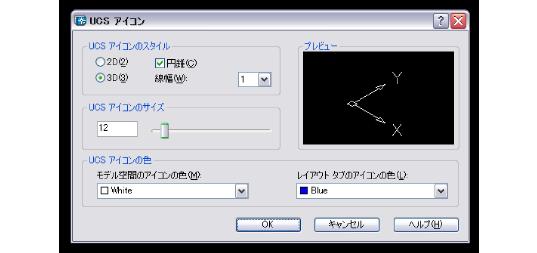

①メニューバーから「表示」→「表示設定」→「ＵＣＳアイコン」→「プロパティ」を選択すると、ＵＣＳアイコンのダイアログが開きます。（画像０３）②ＵＣＳアイコンのスタイルでは、２Ｄと３Ｄから選択でき、線の太さも指定できます。③ＵＣＳアイコンのサイズでは、サイズをパーセンテージで指定できます。ウインドウサイズに対する比率となります。④ＵＣＳのアイコンの色では、アイコンの色を指定できます。⑤設定が完了したらＯＫでダイアログボックスが閉じられます。

画像０１

画像０２

画像０３
