Tips 07　グリッドとスナップ

グリッド

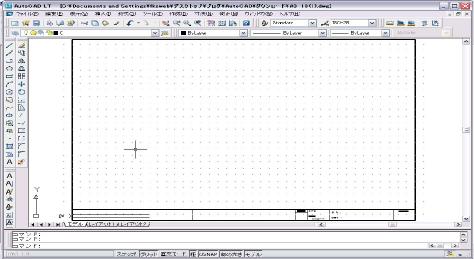

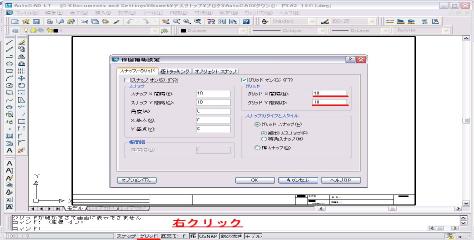

方眼紙のような視覚的なガイド点です。間隔はユーザーが任意に設定できます。では縮尺１：１０のＡ３用紙の画面を例に縦横100mmのグリッドを指定しましょう。一番下のグリッドの部分を右クリックします。設定とでてきますのでクリックします。（画像01）写真１のグリッドＸ間隔、グリッドＹ間隔にそれぞれ100を入力してＯＫ。有効にするにはグリッドオンにチェックを付けます。縦横100mmのガイド点が表示されました。（画像０２）

画像０１

画像０２

スナップ

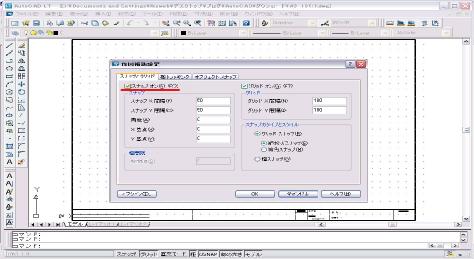

カーソルを拘束させるための機能です。スナップをオンにすると指定ピッチでしか移動できなくなります。グリッドと同様に設定してみましょう。今度は縦横50mmにします。ガイド点の半分の場所でスナップさせます。先ほどの画面のスナップの場所にそれぞれ50と入力してＯＫ。このままではスナップは有効になっていませんので、スナップオンにチェックを付けます。（画像03）これで有効となりました。この操作により、ガイド点が100mm間隔で表示され50mm間隔でカーソルが動くようになりました。
