Tips 11 距離と面積の算出方法 |
||||||||||||||||||||||||||||||||||

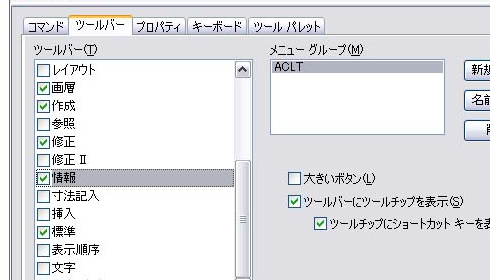

図面は基本的には原寸で作図されていますので、図面上で正確な寸法が計測できます。まず情報ツールバーを取り出してみます。メニューバーの表示（V）→ツールバー（O）でカスタマイズのダイアログボックスが開きます。この中から情報にチェックをつけると情報のツールバーが出現します。（図０１） |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||

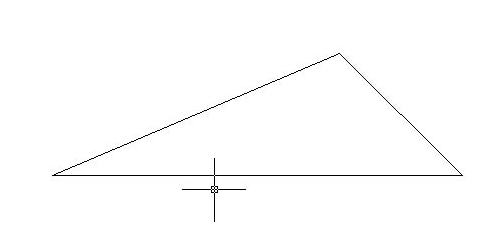

この情報ツールバーでは、距離や面積、３Dモデルや線分などの情報を調べることができます。距離、面積をそれぞれ測ってみましょう。最初に三角形の底辺の長さを計測してみます。（図０２） |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||

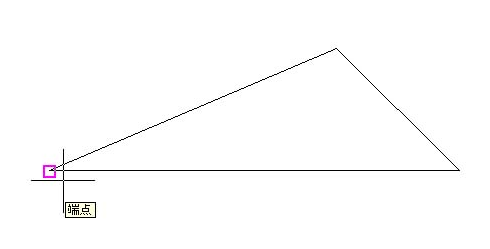

ステータスバーの「OSNAP」がオンになっていることを確認し、情報ツールバーの距離計算のボタンをクリックします。コマンドラインに１点目を指定と表示されますので、三角形の底辺の左側角にカーソルを近づけます。近づけると赤い四角が表示されますので、ここで１点目をクリックします。（図０３） |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||

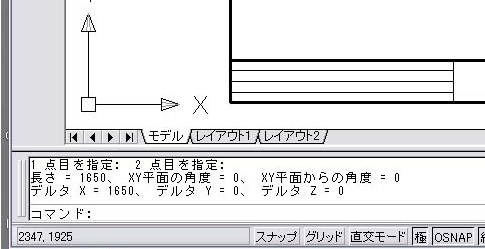

次にコマンドラインに２点目を指定となりますので、三角形右角にカーソルを近づけ、同じく赤い四角が表示されますので、２点目をクリックします。結果、コマンドラインに指定した２点間の距離、２点の角度、XYZ方向の相対距離が表示されます。ここでは、長さ＝１６５０、XY平面の角度＝０と表示され、距離が1650mmということが測定できました。（図０４） |
||
|
|
|
 |
||
|
|
|

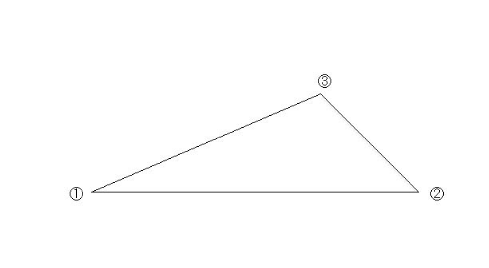

今度は（図０２）の三角形の面積を測定してみましょう。情報ツールバーの面積計算のボタンをクリックします。コーナーの１点目を指定となりますので図０５の①をクリック、次に②をクリック、次に③をクリック、最後にエンターを押して面積計算コマンドを終了させます。（図０５） |
||
|
|
|
 |
||
|
|
|

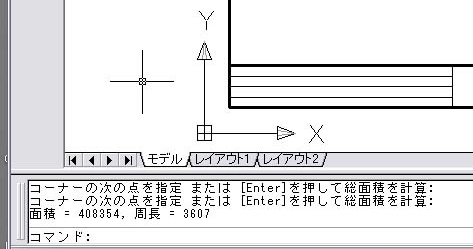

コマンドラインに面積＝４０８３５４、周長＝３６０７と表示されました。これは単位がmmであることから、面積は(mm2)で表示されています。わかりやすくm2で表すと６桁（cm2で３桁）ずれるわけですから、面積＝０．４０８３５４m2ということになります。周長と３辺の長さの合計です。（図０６） |
||
|
|
|
 |
||
|
|
|
|
||||||||
|
|
|
