Tips 15　任意の斜線に対して斜線をひく

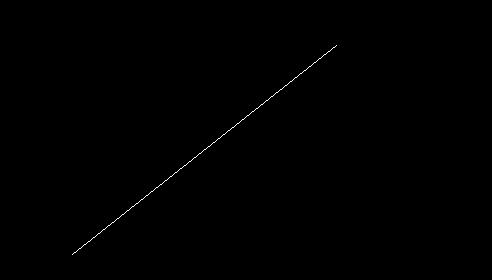

下図のような斜線があったとします。これに対して垂直な線を書きたい場合は次のようにします。

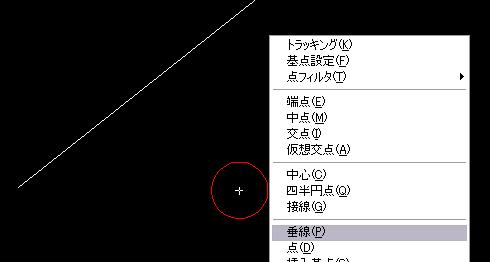

まずツールバーの直線を選択して下図の赤丸付近で1点目をクリックします。そのままshift+右クリックを押すとメニューが表示されます。その中から垂線を選択します。

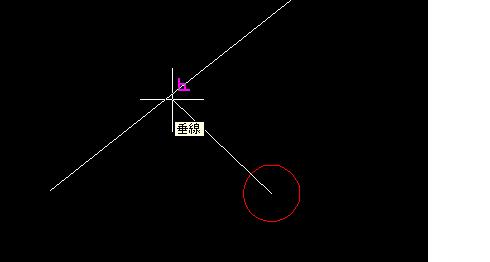

次に斜線の近くまでカーソルを持って行くと下図のような垂線スナップが出ます。

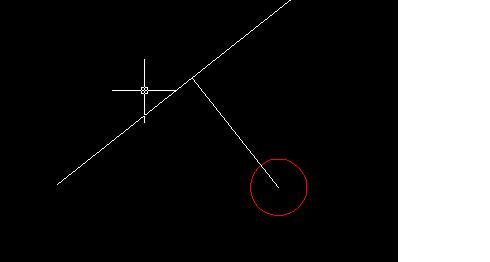

垂線スナップが出た状態でクリックすると垂線ができあがります。
