【SketchUp Makeのユーザインタフェース】

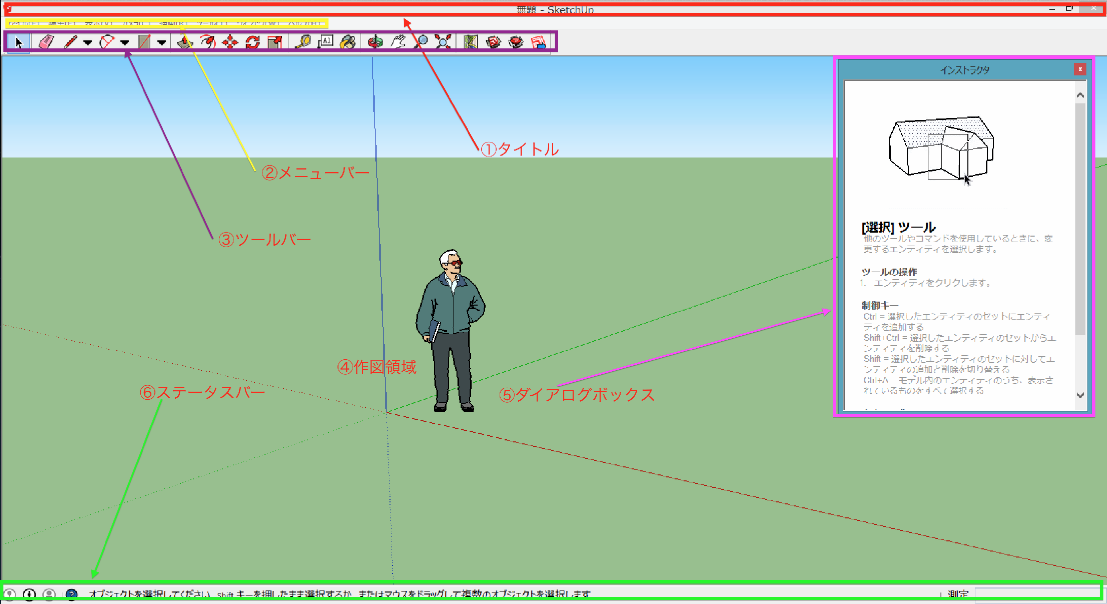

SketchUp Make 画面構成
①タイトル ファイル名が表示されています。
②メニューバー 各メニューからツールを選択できます。

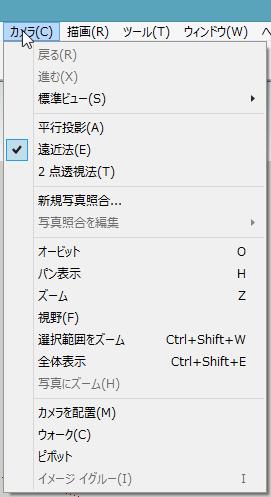

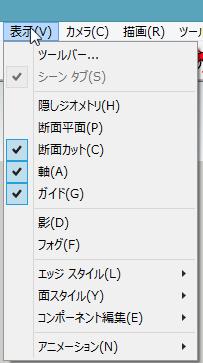

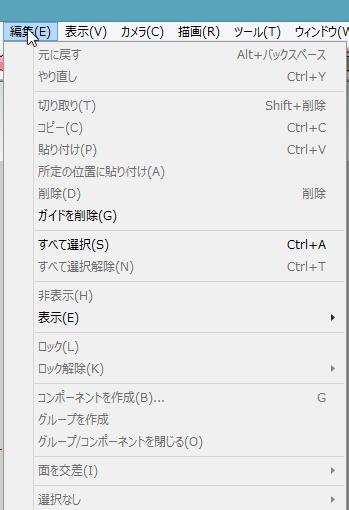

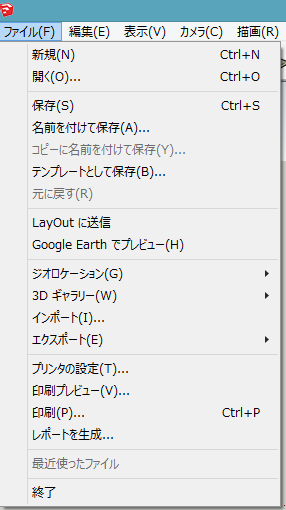

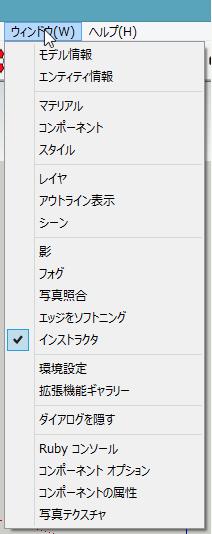

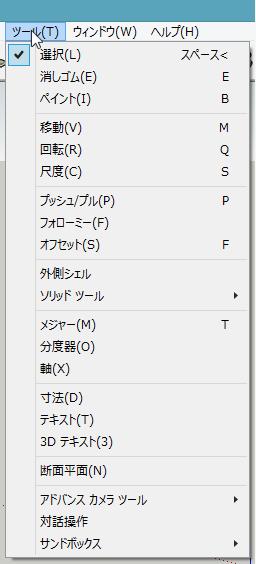

ファイル 編集 表示 カメラ 描画 ツール ウィンドウ ヘルプ
③ツールバー 初期設定のツールバーです。各メニューからツールを選択できます。
①選択 ②消しゴム ③線 ④円弧 ⑤図形 ⑥プッシュ/プル ⑦オフセット ⑧移動 ⑨回転 ⑩尺度 ⑪メジャー ⑫テキスト ⑬ペイント ⑭オービット ⑮パン表示 ⑯ズーム ⑰全体表示 ⑱場所を追加 ⑲モデルを取得 ⑳拡張ギャラリー ㉑レイアウト
④作図領域 ３D空間に作図（モデリング）する場所。X座標、Y座標、Z座標からなる空間です。

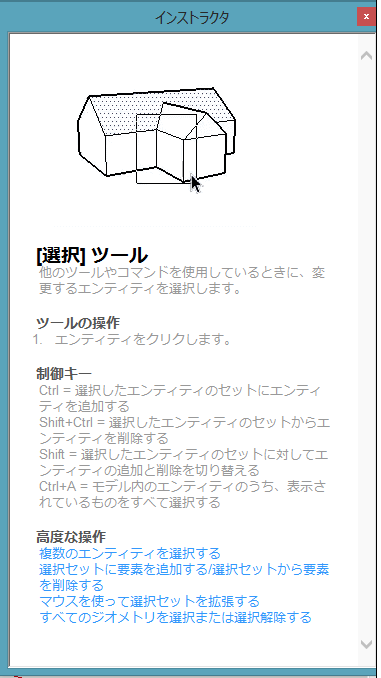

⑤ダイアログボックス 初期設定で表示されているダイアログボックスは"インストラクタ"で各ツールを選択する毎に、それぞれの説明が表示されます。
その他、例えばレイヤーを選択した場合は、レイアーのダイアログボックスが表示され、マテリアルを選択した場合はマテリアルのダイアログボックスが表示されます。
⑥ステータスバー 左側：クレジット、サインイン等
中央：ツールの手順やヒントなどが表示されます。
右側：数値入力
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||
