(5)ビュー管理ダイアログ
ＵＣＳの変更は、ドラフターアームを回転させるイメージですが、用紙そのものを回転させるように、作図ウインドウのビューを回転することもできます。ビューは、ＵＣＳにあわせると簡単に設定できます。UCSは（4）ユーザー座標系(UCS)で設定したものを使用します。（画像０１）

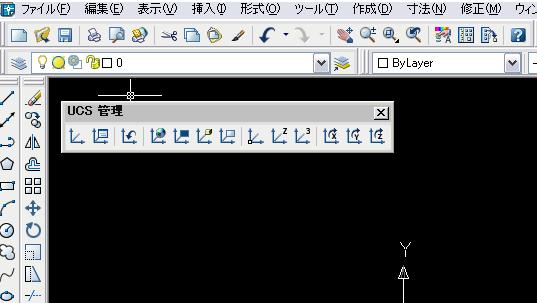

メニューバーから「表示」→「３Ｄビュー」→「プランビュー」→「現在のＵＣＳ」（画像０２）を選択すると、図面が回転し、カーソルとＵＣＳアイコンの表示が直交方向に戻ります。（画像０３）任意のツールバーを右クリックして表示されるメニューの「ビュー」ボタンでツールバー表示させ、その中の「ビュー管理」ボタンをクリックして、ダイアログを表示させます。名前が付けられて登録されたビューのリストが保存されます。（ここでビューの作成と切り替えができます。）新規作成をクリック。ビュー登録ダイアログが表示されます。ビュー名に仮に「斜辺の勾配ビュー」と入力する。「ビューと一緒にＵＣＳを登録」チェックボックスをオンにして、「ＵＣＳ名」で「斜辺の勾配」が選択されていることを確認します。（ＵＣＳ名を指定すると、ビューを呼び出したとき、作図ウインドウの表示角度、表示位置の復元に加えて、ＵＣＳ座標系も一緒に呼び出すことができます。）ＯＫをクリックして「ビューを登録」ダイアログを閉じます。任意のツールバーを右クリックして表示されるメニューの「ＵＣＳ管理」ボタンでツールバー表示させ「ＵＣＳ管理」ツールバーの「ＵＣＳワールド」ボタンをクリックして、ＵＣＳ管理コマンドの「ワールド（Ｗ）」オプションを実行します。ＵＣＳ座標系をワールド座標系に戻すことができます。「ビュー」ツールバーの「平面図」ボタンをクリックします。（ＵＣＳ座標系をワールド座標系に戻し、ビューをワールド座標系にＸＹ平面を正面から表示する状態に戻すことができます。これで最初の図面に戻ります。
|
