AutoCAD LT2010使い方　(5)AutoCAD2010作業別マニュアル

画層（レイヤー）

画層（レイヤー）とは

透明なシートが何枚にも重なっていて、それぞれに名前をつけて管理する為の機能です。画層毎に分類して作図します。

例えば家の間取り図を書いて、簡単な画層を設定するとしたら画層３に図面の枠と表題欄、次に画層２に壁の線、画層１に寸法線と文字という風です。

このように設定することで作業が一段と便利になってきます。寸法線と文字だけ色を赤くしたり、非表示にしたりすることが簡単にできるようになります。

画層（レイヤー）の分類は印刷のことを考えた上で、ユーザーの好みでいいと思います。

画層（レイヤー）の作成

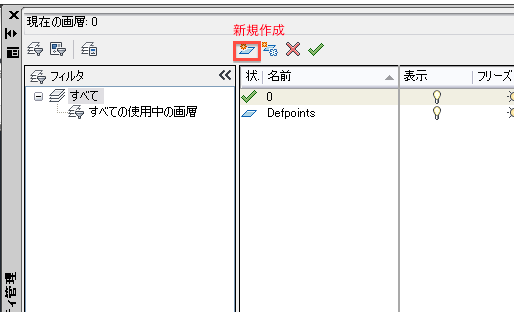

"ホーム"の"画層"パネルの"画層プロパティ管理"をクリックしてダイアログを開きます。下図の赤い四角の"新規作成"をクリックすることで画層１が作成されます。

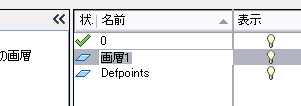

画層１が作成されましたので、わかりやすい名前を入力してエンターで確定します。ここではこのまま画層１としてエンターを押します。

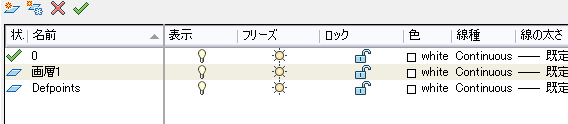

画層プロパティ管理の項目

"名前"　　　画層の名前が表示されています。変更ができます。

"表示"　　　表示・非表示の設定ができます。印刷できません。

"フリーズ"　非表示になります。上の機能と違うのは、上の場合は単に画面に写らなくするだけですが、フリーズの場合オブジェクトの内容までフリーズさせることにより、プログラム動作に負担をかけなくします。一時的に削除されたと同じことになります。

"ロック"　　画層の編集ができなくなります。表示・印刷はできます。

"色"　　　　線の色を変更できます。

"線種"　　　線の種類を変更できます。

"線の太さ"　線の太さを変更できます。

"透過性"　　透過性は、表示順序を処理するのに役立ちます。たとえば、あるポリゴン画層を半透明に設定すれば、画層が重なり合っても完全に隠れることはありません。

"印刷スタイル"　印刷スタイルを設定できます。

"印刷"　　　印刷する・しないの設定を行うことができます。　　　

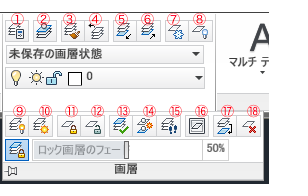

"画層"パネルの項目　

①画層プロパティの管理　上の画層(レイヤー）の作成でも説明しています。画層プロパティ管理ダイアログを表示して設定を行います。

②選択したオブジェクトの画層を現在層に設定　

③オブジェクトを指定の画層に移動

④画層復元　変更や設定を元に戻します。

⑤選択表示　選択したオブジェクトがある画層（レイヤー）以外の画層を非表示・ロックします。

⑥選択表示解除　元に戻します。

⑦フリーズ　画層をフリーズ設定にします。

⑧非表示　画層を非表示にします。

⑨全画層表示　図面内の全画層（レイヤー）を表示させます。

⑩全画層フリーズ解除　フリーズを解除します。

⑪ロック　画層をロックさせます。

⑫ロック解除　上記のロックを解除します。

⑬オブジェクトを現在の画層に移動

⑭オブジェクトを指定の画層に複写

⑮画層閲覧　他のレイヤーのオブジェクトを非表示にします。

⑯現在のビューポートで画層を選択表示

⑰画層合成　選択したオブジェクトを画面から削除し別の画層に移します。

⑱画層削除　画層ごと削除します。
