AutoCAD LT2010使い方　(5)AutoCAD2010作業別マニュアル

④その他の作業

線の設定　　　（１）線の太さ 　　（２）線の種類　　

線の設定　(1)線の太さ

オブジェクトに応じて線の太さを変える必要があります。線の太さを変更する場合は１つの方法として画層管理において設定する方法です。

例えば図面の外枠は0.5mmという風に最初から決めている場合は画層管理で線の太さを設定しておき、そのレイヤーで作成すると自動的に線の太さも反映されています。（次に説明する"線の太さ"はデフォルトの"ByLayer"を選択します。）

※[ByLayer]とは

レイヤーを参照ということです。ByLayerには特定の色がなく、その図形・線種が存在する画層に割り当てられた色で表示されるということです。画層の色を変更すると、その画層上の、色が ByLayer に設定された図形・線種の表示にも反映されます。

図形・線種の色を、特定の色（たとえば赤など）にすると、その図形・線種がどの画層上にあるかに関係なく、常に設定された色で表示されます。



次にオブジェクトごとに線の太さを選択する方法です。例えば四角形を作図したとして、その線を標準より細くしたい場合は四角形を選択しておいて"ホーム"の"プロパティ"パネルの"線の太さ"で変更できます。

デフォルトの線の太さは0.25mmです。変更の値は0.09mmとか0.05mmにすることでかなり細めの線が描けることになります。

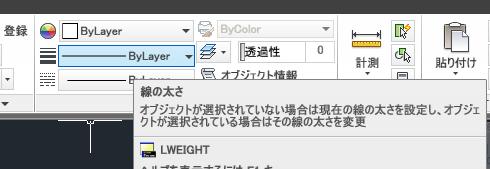

下図は四角形を選択した状態で"線の太さ"を0.05mmにしているところです。

規定の線の太さを変更

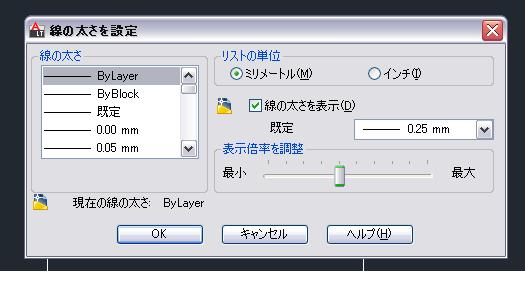

デフォルトの線の太さは"0.25mm"となっていますが、これを自由に変更できます。"プロパティ"パネルの一番下"線の太さを設定"を選択すると下のダイアログが表示されます。

赤い四角の"規定"を変更することでデフォルトの線の太さが変わります。
