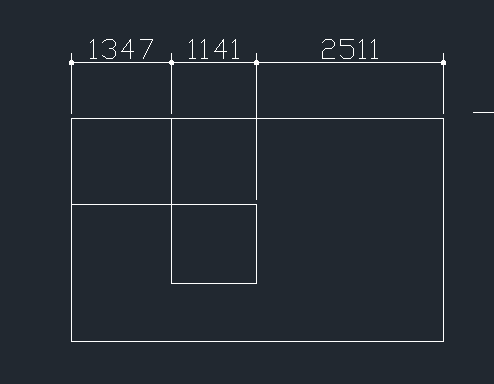

寸法（4）直列寸法、並列寸法 直列寸法とは下図の様な寸法線です。

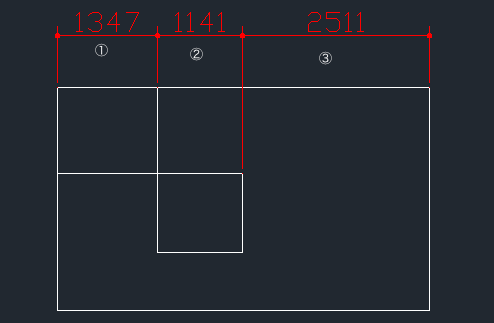

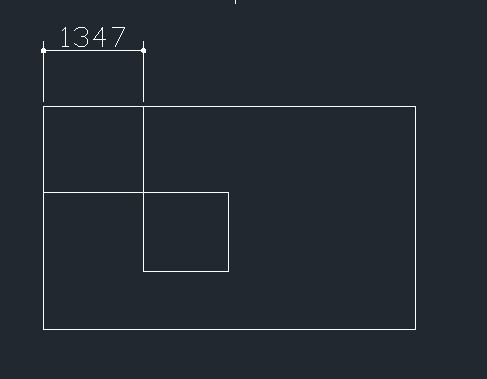

この場合は①を普通に"長さ寸法記入"で作成します。

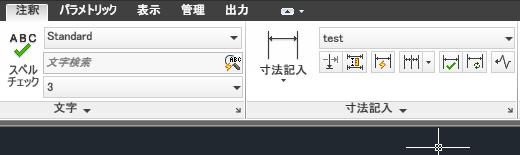

続けて今度は"注釈"タブ→"寸法記入"パネルから"直列寸法記入"を選択します。

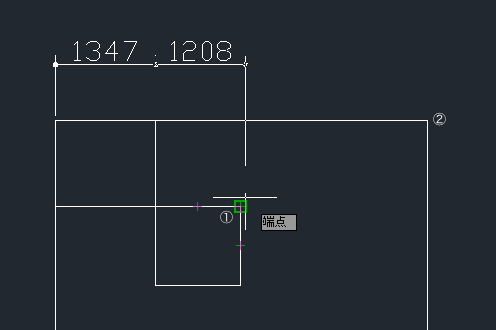

下図の"①"をクリックします。
寸法線が隣にできました。続けて今度は上図の②をクリックします。最後にESCボタンでコマンドをキャンセルして終了します。

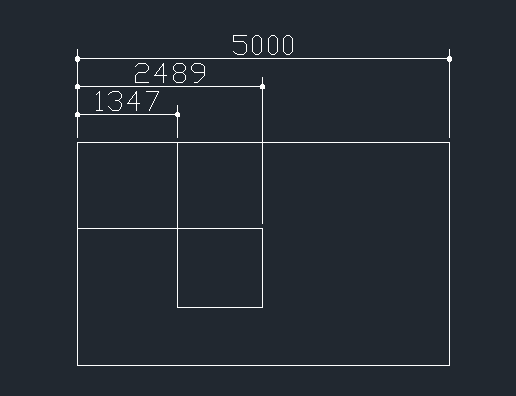

次に並列寸法ですが下図の様な寸法線です。
配置方法は直列寸法と全く同じ手順となります。 |
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||
