超初心者のJW_CAD 使い方 ≫ (8)オブジェクト作図 ≫ ハッチング

ハッチングの作成

ハッチングを作成するにはメニューバーの作図から"ハッチ"を選択するか、作図ツールバーから"ハッチ"を実行します。

メニューバー　　　　　　　　　　 　　　　ツールバー
　　　　　　　

コントロールバーの設定

メニューバーの作図から"ハッチ"を選択するか、作図ツールバーから"ハッチ"をクリックします。

ハッチングに関するコントロールバーが表示されています。

このコントロールバーの設定で色々なパターンのハッチングを作成できます。

斜線ハッチングの作成方法

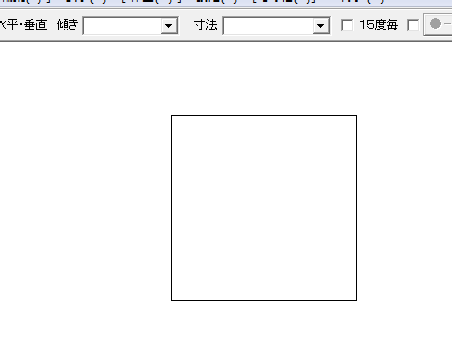

例えば下図の様な200×200の正方形があるとします。

コントロールバーの"1線"にチェックを付けて角度45、ピッチ10、実寸にチェックを付けます。

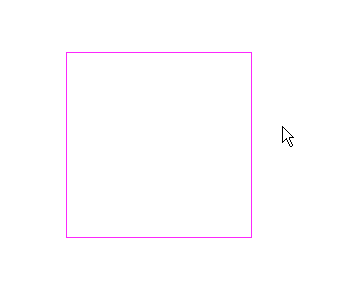

次にハッチングを作成したい外枠を右クリックで設定します。ここでは正方形のどこかを右クリックします。赤の線に変わると思います。これでハッチング範囲が指定されました。

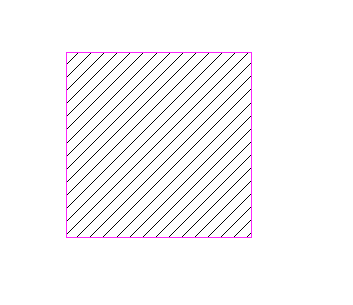

コントロールバーの実行をクリックすることで作成されます。

ハッチングの領域の指定方法

線分を１本ずつ指定する方法

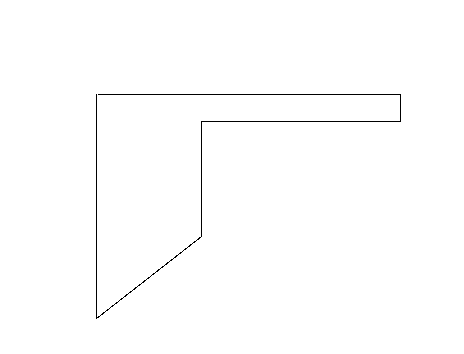

例えば下図のオブジェクトをハッチングする場合に辺1本ずつ指定する方法を説明します。

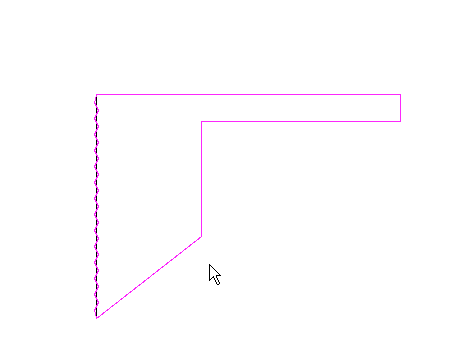

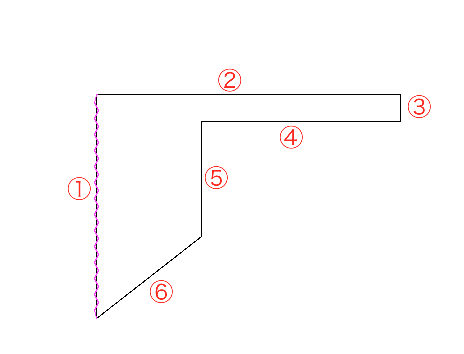

最初に任意の1辺①を左クリックします。波形の赤線が表示されました。続けて②〜⑥をクリックしていきます。

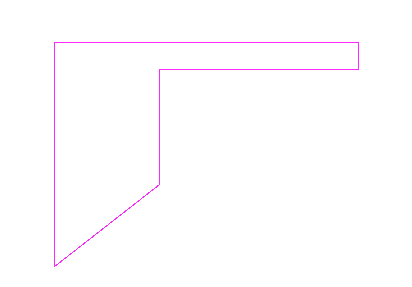

すべての線が赤色に変化したと思います。

ここで更に最初にクリックした①を再度クリックすることで波線が消えてコントロールバーの"実行"がアクティブになります。

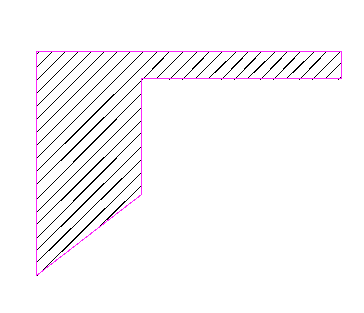

実行をクリックするとハッチングが完成します。
