超初心者のJW_CAD 使い方 ≫ (8)オブジェクト作図 ≫ 長方形

長方形

長方形を作成するにはメニューバーの作図から"矩形"を選択するか、作図ツールバーから"矩形"を実行します。

メニューバー　　　　　　　　　　 　　　　ツールバー
　

任意寸法の長方形

作図ツールバーから"矩形"をクリックします。

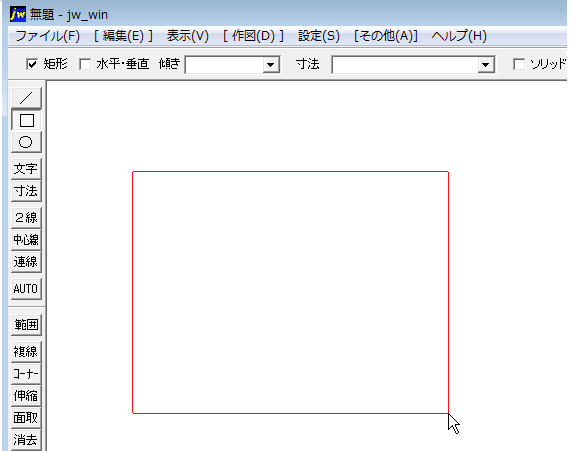

"始点を指示してください"となりますので任意の点をクリックします。次に"終点を指示してください"となりますので、そのまま対角線方向にカーソルを移動させて、任意の点をクリックします。

ステータスバーに作成した長方形のサイズが表示されます。

角度のある長方形

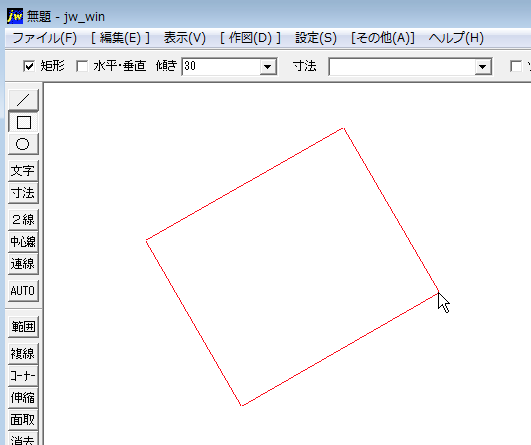

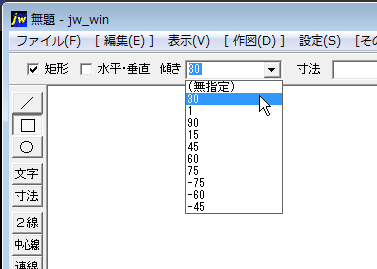

作図ツールバーから"矩形"をクリックします。続けて"傾き"のボックスにメニューから規定の角度を選択するか、任意の数値を入力します。

"始点を指示してください"となりますので任意の点をクリックします。次に"終点を指示してください"となりますので、そのままカーソルを移動させて、任意の点をクリックします。

長さを指定する場合

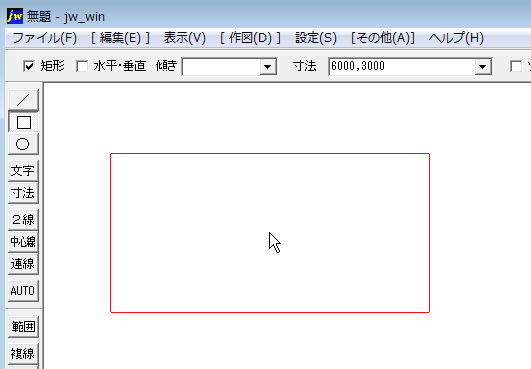

作図ツールバーから"矩形"をクリックします。続けてコントロールバーの"寸法"に数値を入力するか、履歴から選択します。例えば"6000,3000"と入力してカーソルを少し動かすと実際の大きさの長方形が赤線で表示されます。

次に"矩形の基準点を指示してください"となりますので配置させたい場所をクリックします。

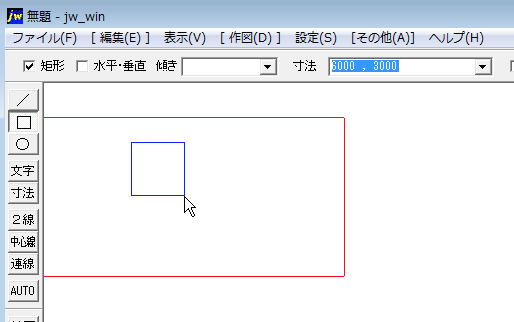

オブジェクトにスナップさせたい場合、例えば下図（青色の長方形）の右下に配置したい場合、青色長方形の右下付近を右クリックします。

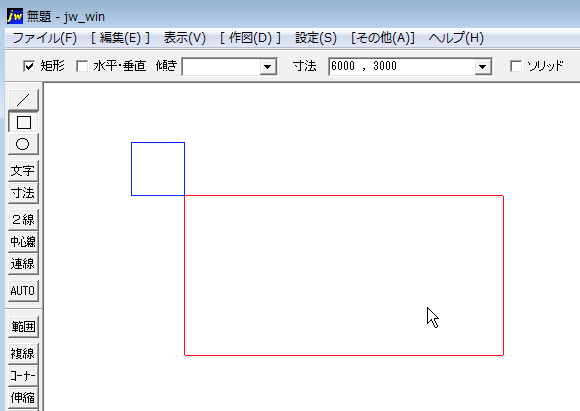

次に"作成する長方形"をどの箇所に合わせるかを指定します。カーソルを動かすと実際の作成イメージが表示されますので、合わせたい位置でクリックします。
