3-4.共通 ｢回転｣コマンド
AutoCAD2014 AutoCAD2019 ここではワークスペースを"3Dモデリング"で説明します。
2Dオブジェクトを回転させて3Dソリッドまたはサーフェスを作成できます。

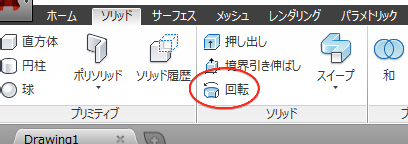

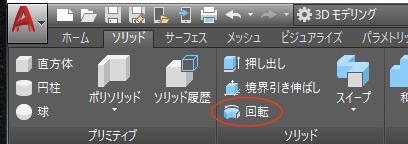

例えば"ソリッド"タブにある"回転"を使用する場合 リボン→"ソリッド"タブから"ソリッド"パネルの"回転"をクリックして、下矢印キーでコマンドオプションを表示し"モード"を選択した場合、"ソリッド"もしくは"サーフェス"を選択できます。
閉じた線分から回転させてソリッドを作成 例えば下図のようなポリラインで作成した２Ｄオブジェクトがあった場合、リボンのソリッドパレットから"回転"を選択します。

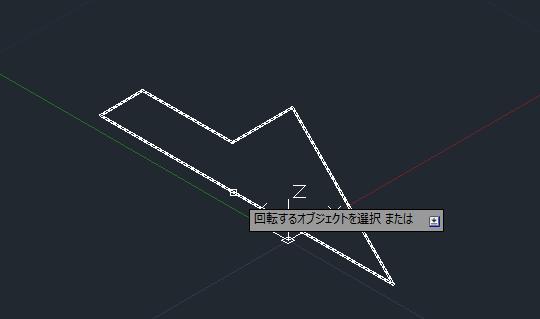

回転するオブジェクトを選択となりますので、オブジェクトをクリックします。

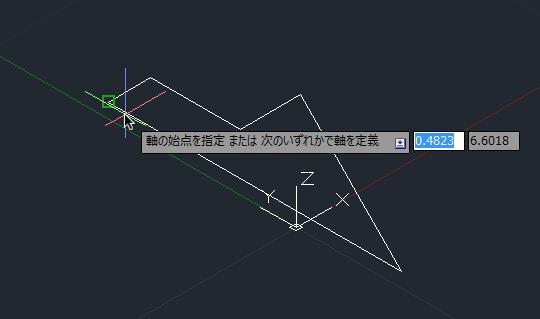

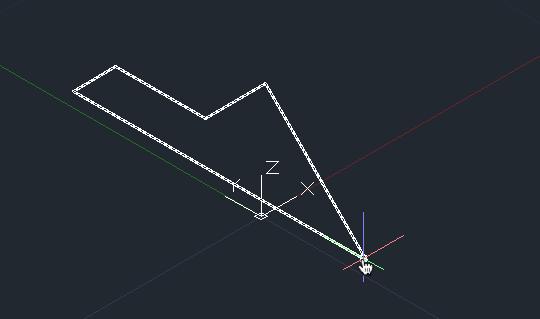

次に"軸の始点を指定"となりますのでY軸方向の1点目をクリックします。

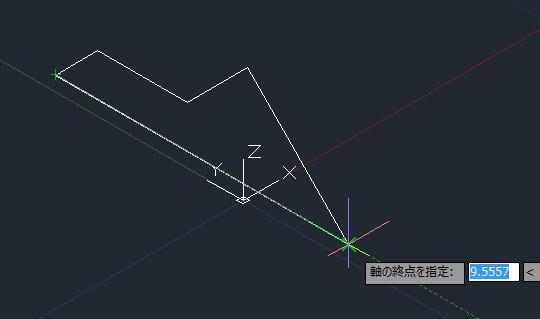

次に"軸の終点を指定"となりますのでY軸方向の2点目をクリックします。

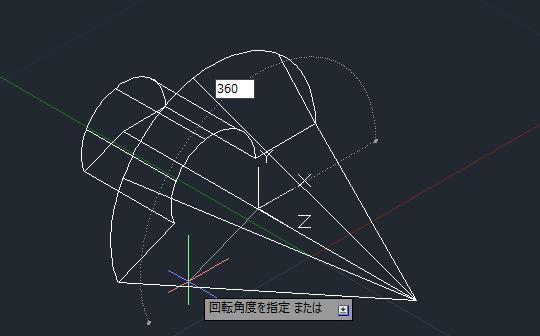

"回転角度を指定"となりますので、ここでは360と入力します。

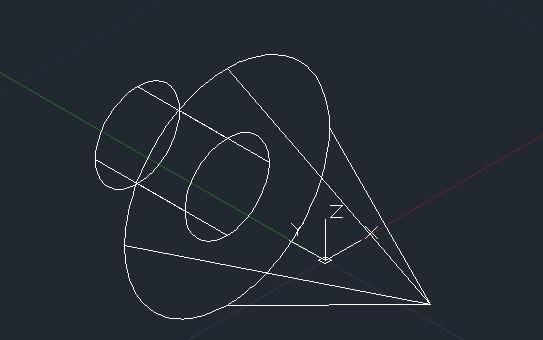

Y軸に対して360度回転させた3Dオブジェクトが作成されました。

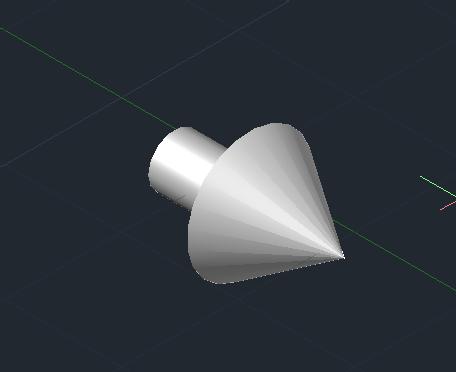

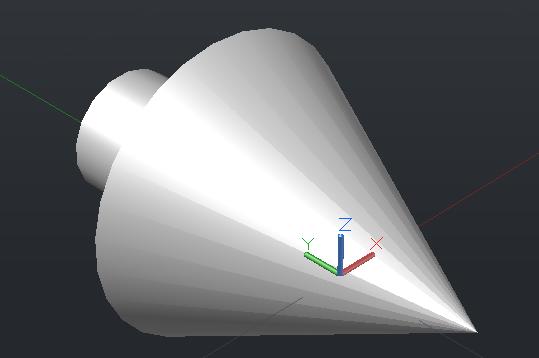

リアリスティック表示で確認

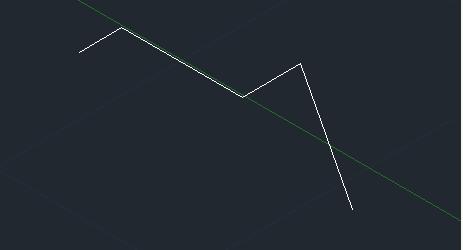

開いた場合の線分からサーフェスを作成

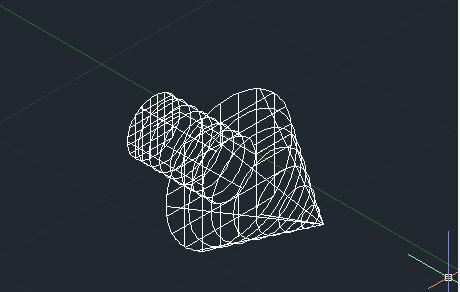

360度回転した場合のワイヤーフレーム表示
リアリスティック表示で確認

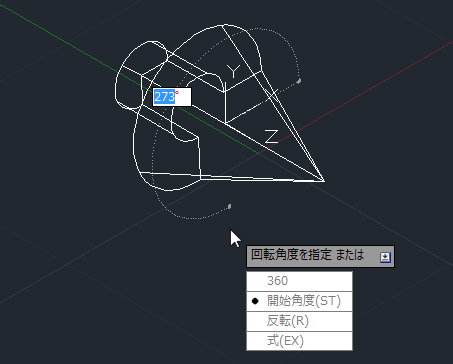

コマンドオプション"回転角度"の使い方 回転角度を指定の時コマンドオプションの"開始角度"を使用することで、回転角度を自由に設定できます。

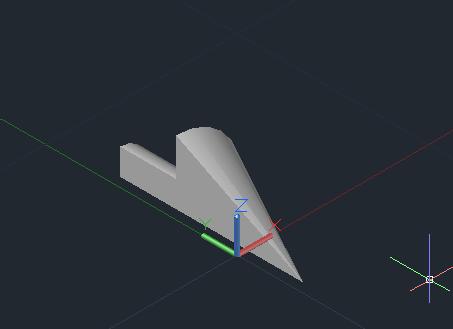

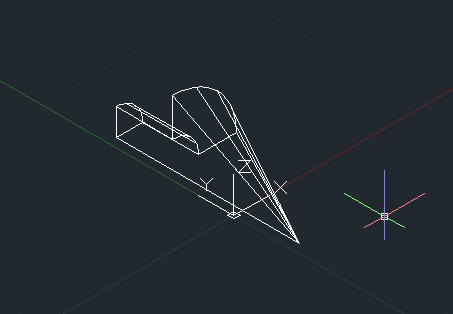

下図は開始角度を0度、回転角度を90度に設定して作成したオブジェクトです。
リアリスティックで表示
