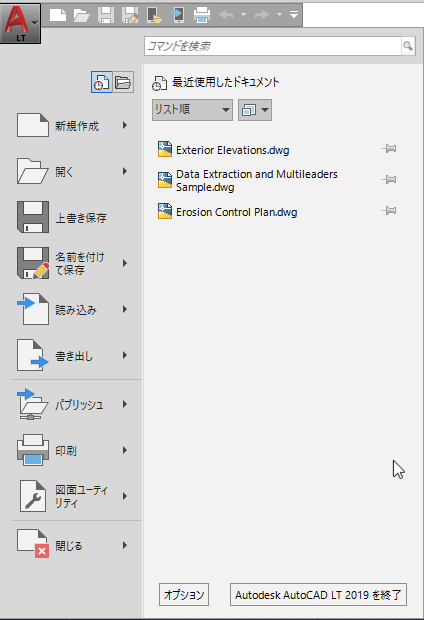

(1)アプリケーションメニュー
アプリケーション ウィンドウの左上コーナーのアプリケーション ボタンをクリックすると表示される Windows ベースのメニュー。アプリケーション メニューには、ファイルを作成、保存、パブリッシュするための一般的なツールが配置されています。

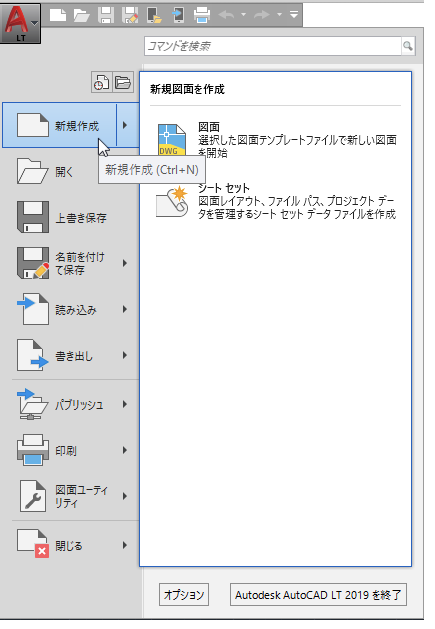

１．新規作成
図面 図面はすべて、既定の図面テンプレート ファイルまたはユーザが作成したカスタム図面テンプレート ファイルのいずれかから作成を開始します。図面テンプレート ファイルには、既定の設定、スタイル、その他のデータが格納されています。
AutoCAD を起動すると、[タブを新規作成]が表示されます。このタブでは、指定したテンプレート ファイルに基づいて新しい図面ファイルをすばやく開始したり、テンプレート リストから別のテンプレート ファイルを選択して新しい図面を開始することができます。
シートセット [[シート セット マネージャ]を使用して、複数の図面を「シート セット」 として管理できます。 「シート」 は、図面ファイルから選択されたレイアウトです。任意の図面のレイアウトを番号付けされたシートとして、シート セットに読み込むことができます。 「シート セット」 とは、複数の図面ファイルからシートを抜き出し、1 つにまとめて整理し、名前を付けたものです。シート セットは、1 つのパッケージとしてまとめて管理、送信、パブリッシュ、アーカイブすることができます。

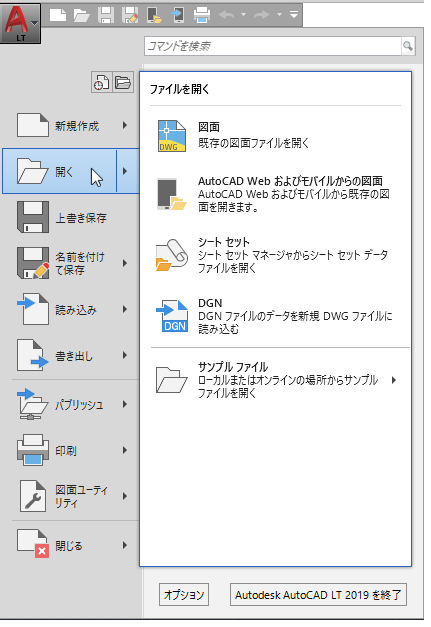

２．開く
クラウドから図面を開く Autodesk 360 は、1 セットのセキュアなオンライン サーバです。Autodesk 360 を使用して、図面やその他のドキュメントを保存、取得、編成、共有することができます。

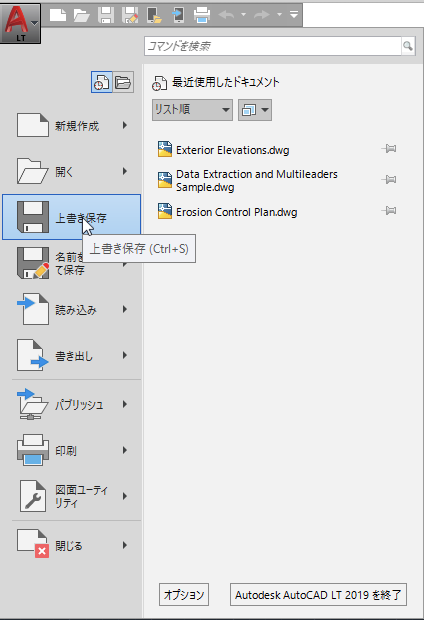

３．上書き保存

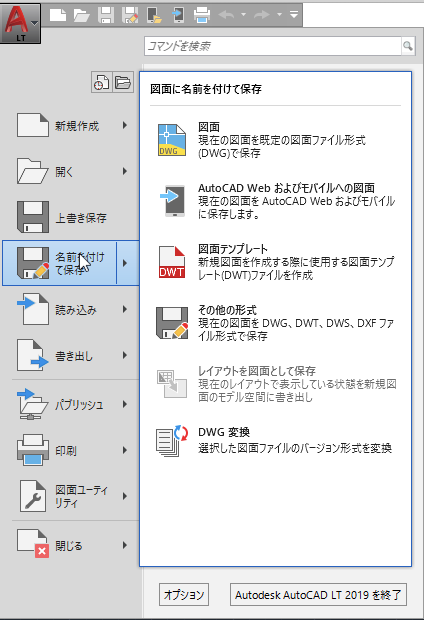

４．名前を付けて保存
図面テンプレート 図面テンプレート ファイルにはファイル拡張子 .dwt が使用され、図面のスタイル、設定、レイアウト（タイトル ブロックも含む)が指定されています。既定のテンプレートがサンプルとして用意されています。 多くの場合、CAD マネージャが図面テンプレート ファイルを作成、保持、配付することによって、組織全体で規格やスタイルが統一されるようにします。次のような設定が指定されています。 計測単位と計測スタイル(UNITS[単位管理]コマンド) 作図補助単位(DSETTINGS[作図補助設定]コマンド) 画層と画層のプロパティ(LAYER[画層管理]コマンド) 線種尺度(LTSCALE[線種尺度]コマンド) 寸法スタイル(DIMSTYLE[寸法スタイル管理]コマンド) 文字スタイル(STYLE[文字スタイル管理]コマンド) レイアウトのビューポートと尺度(LAYOUT[レイアウト]コマンド) 印刷とパブリッシュの設定(PAGESETUP[ページ設定]コマンド) これらの設定を図面テンプレート ファイルに保存すると、何も設定せずに、すばやく作図を開始できます。

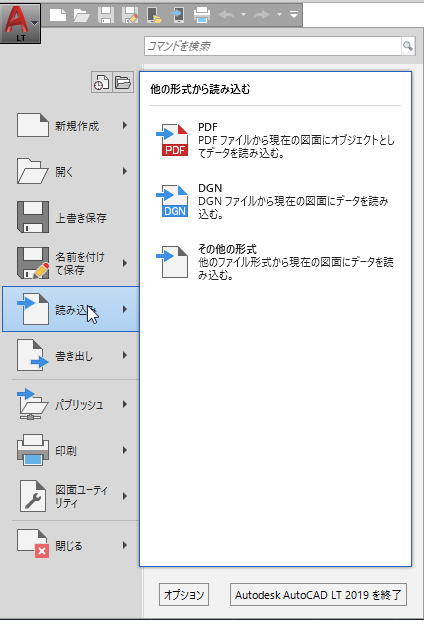

５．読み込み PDFなど他の形式から読み込むことができます。

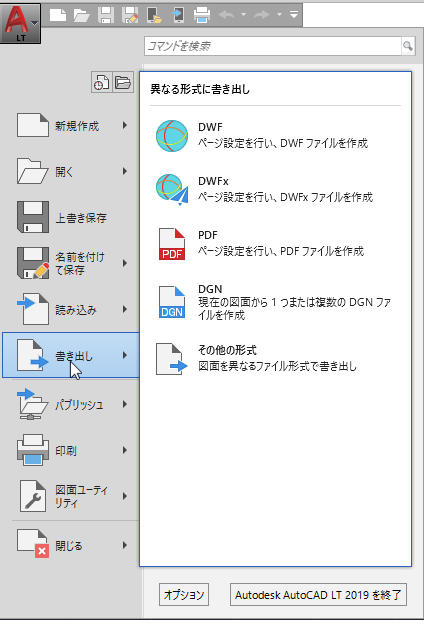

６．書き出し DWF、PDFなど違う形式に書き出すことができます。

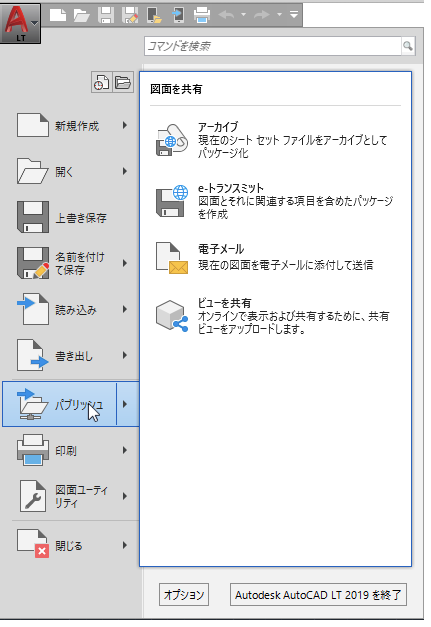

７．パブリッシュ 電子ファイルに関係した項目。

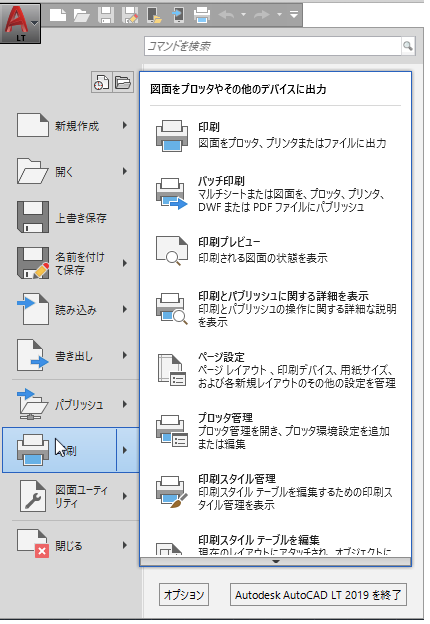

８．印刷

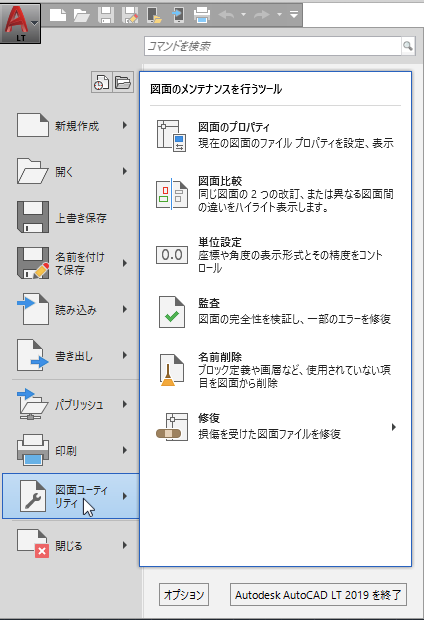

９．図面ユーティリティ

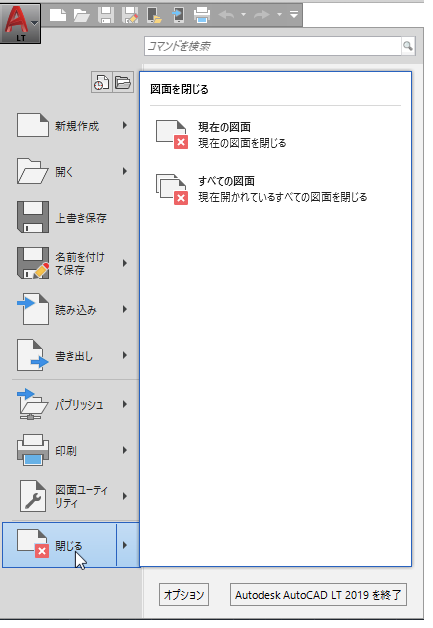

１０．閉じる
１１．最近使用したドキュメント / 開いているドキュメント 最近使用したドキュメント 開いているドキュメント

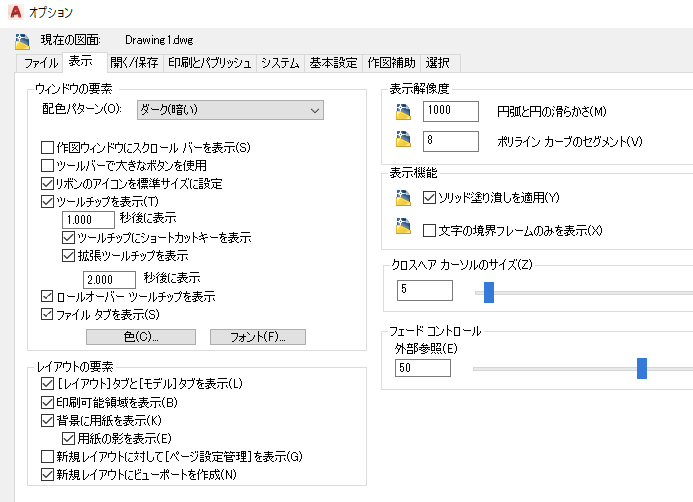

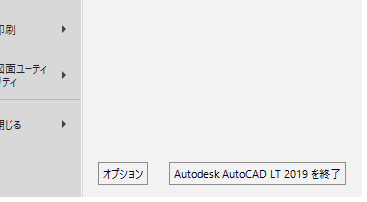

１２．オプション 関連項目：はじめて使うAutoCAD LT オプション設定
１３．AutoCADの終了
