	AutoCAD LT 2019 使い方 > (3)LT2019 インタフェース

(3)AutoCAD LT2019 インタフェース
1.アプリケーションメニュー	2.クイックアクセスツールバー	3.リボン	4.情報センター
5.作図領域	6.UCSアイコン	7.コマンドウィンドウ	8.アプリケーションステータスバー
9.ナビゲーションバー	10.ファイルタブ・モデルタブ

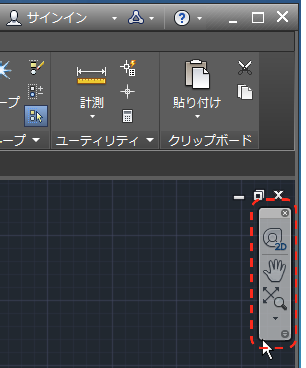

(9)ナビゲーションバー

画面移動やズームなどの操作が簡単にできます。個人的にはほとんど使用しませんが、初心者の方には便利なツールだと思います。

ナビゲーション バーは、共通ナビゲーション ツールおよび製品固有のナビゲーション ツールにアクセスできるユーザ インタフェース要素です。

共通ナビゲーション ツールは、多くのオートデスク製品に装備されています。特定の製品に固有のナビゲーション ツールもあります。ナビゲーション バーは、浮動表示にしたり、図面ウィンドウのいずれかの端に沿って表示することができます。

ナビゲーション ツールを起動するには、ナビゲーション バーのボタンをクリックするか、分割ボタンの小さい方の部分をクリックしたときに表示されるリストからいずれかのツールを選択します。

①2Dホイール

このホイールを使用すると、基本的な 2D ナビゲーション ツールにアクセスできます。スクロール ホイール付きのポインティング デバイスがない場合に特に便利です。ホイールには、画面移動ツールとズーム ツールが含まれます。

• ホイールを表示して使用する
  基本的な操作方法は、ホイールのボタンを押してドラッグします。ホイールが表示されたら、いずれかのボタンをクリックしてマウスのボタンを押したままにすると、ナビゲーション ツールがアクティブになります。ドラッグすると、現在のビューの方向を変更できます。ボタンを放すと、ホイールに戻ります。

• [画面移動]
  画面表示を移動することにより、現在のビューを再配置します。

• [ズーム]
  現在のビューの表示倍率を調整します。

• [戻る]
  最近表示したビューの視線方向を呼び出します。クリックしてドラッグすることにより、後方または前方に移動することができます。

②画面移動

このアイコンをクリックするとカーソルが手の形に変わります。作図領域をドラッグして移動させます。イメージとしては書いている図面の用紙自体を動かす感じです。表示されている座標（位置）が動きます。

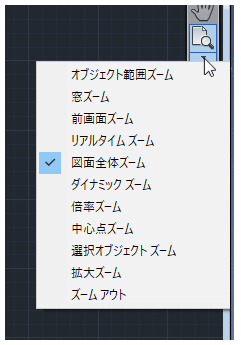

③各種ズームツール

下図の様なズームが使用できます。

ナビゲーションバーの表示・非表示

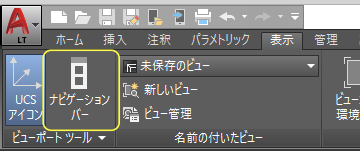

表示

表示させるにはリボンの"表示"タブの"ビューポートツール"パレットから"ナビゲーションバーをクリックすることで表示・非表示の設定を行えます。

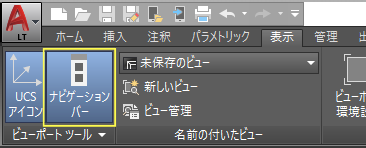

非表示

非表示はナビゲーションバーの右上にある×をクリックします。またはリボンの"表示"タブの"ビューポートツール"パレットから"ナビゲーションバーをクリックすることで非表示にできます。

ナビゲーションバーのカスタマイズ

右下メニューから、ナビゲーション バーに表示するナビゲーション ツールを選択します。

ナビゲーション ツール名の横にチェック マークが付いている場合は、そのツールがナビゲーション バーに表示されます。ナビゲーション バーからナビゲーション ツールを除去するには、そのツールのチェック マークをはずします。
