█ (3)AutoCAD2012 新機能の概要

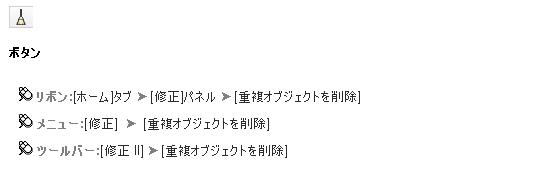

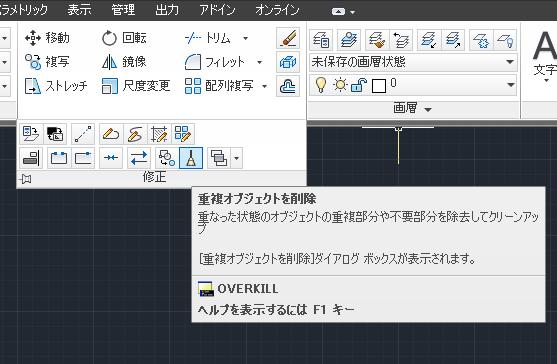

②重複オブジェクトの削除　

重複している、または重なり合っている線、円弧、ポリラインを削除します。また、部分的に重なり合っている、または隣接している線、円弧、ポリラインを 1 つにまとめます。

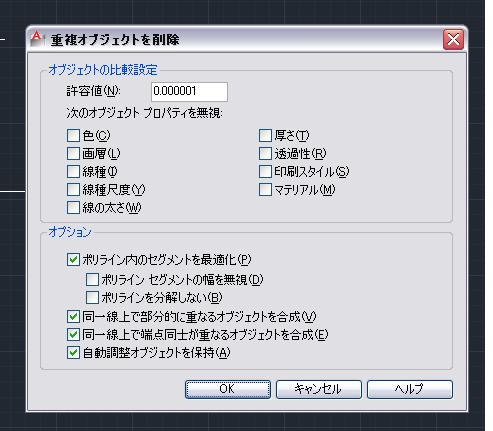

[重複オブジェクトを削除]ダイアログ ボックスが表示されます。

不要なジオメトリを削除します。

オブジェクトの重複した複写は削除されます。

円の真上に描かれた円弧は削除されます。

部分的に重なった同じ傾きの線分は、1 本の線分に結合されます。

ポリライン セグメントに完全に重なった重複線分セグメントや重複円弧セグメントは削除されます。

コマンド プロンプトに対して -overkill と入力すると、オプションが表示されます。

オブジェクト選択後、右クリックまたはエンターを押すと下図のようになります。
