4-2 修正
｢ 複写（コピー）｣ 複写はオブジェクトや寸法線、文字などを元図をそのままコピーし、任意の場所へ全く同じものを作成します。 複写(コピー)を使用するには、ツールセットの"修正"から"複写"を、メニューバーの"修正"から"複写"を選択します。
コマンド COPY 短縮コマンド CO、CP

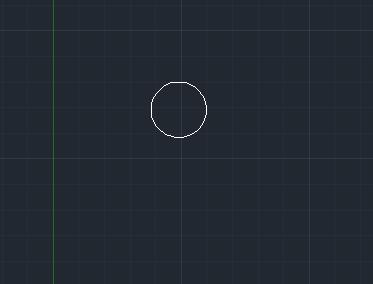

複写 例えば下図のような円オブジェクトがあり、この円オブジェクトをコピーしたい場合。

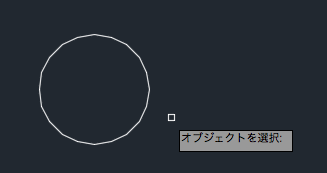

ツールから"複写"を選択します。"オブジェクトを選択"となりますので、元オブジェクトをクリックします。
この時、複写したいオブジェクトは、この一個だけなのでエンターを押し確定します。

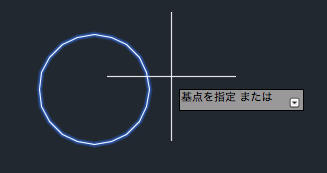

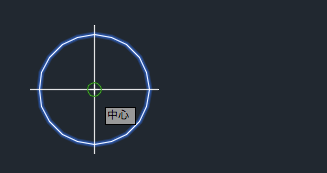

元オブジェクトの色が薄い青に変わり"基点を指定 または"となりますので、ここでは円の中心を基点として指定します。オブジェクトスナップが"ON"の場合は円の中心までカーソルを動かすと緑色のマーカーがでてきます。

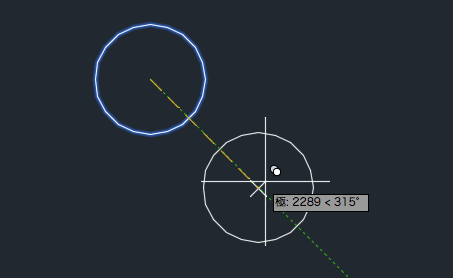

緑色のマーカーがある状態でクリックすると、起点が指定され"2点目を指定 または"となります。どこに複写するかを聞いているので、ここでは右下にカーソルを移動し任意の場所をクリックします。

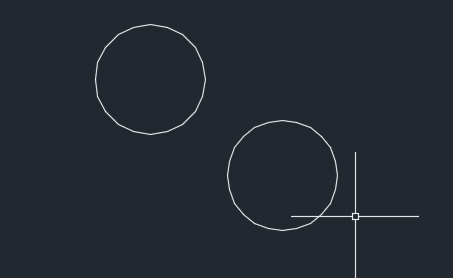

まだコマンドが有効になっていて連続して複写できます。複写を終了させるにはESCキーを押します。
複写先の指定方法 例えば下図のような円オブジェクトを右方向に2m、さらに上方向に1.5mの場所に複写したい場合。
複写ツールを選択します。オブジェクトを選択となりますので、元オブジェクトをクリックし、エンターを押して確定します。
次に"基点を指定 または"となりますので、この場合基点の位置は重要ではないですが、先ほどと同じように円の中心をクリックしてエンターを押します。

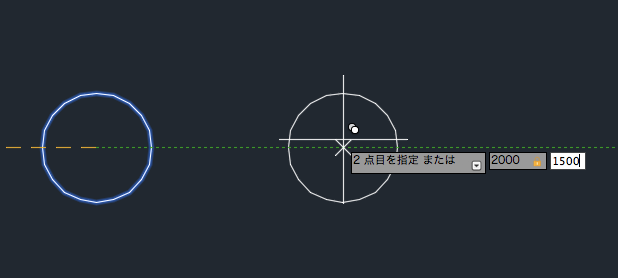

次に"2点目を指定"となりますので、ここでは①"2000"と入力、②","を入力、③"1500"と入力します。
これはプラスX方向（右横）に2m、プラスY方向（上方向）に1.5mを意味します。
ダイナミック入力について
ダイナミック入力 ON
ダイナミック入力 OFF

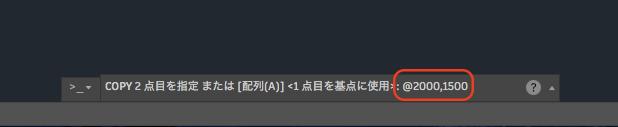

※ダイナミック入力がOFFの場合、画面指示・コマンド・数値などはコマンドラインに表示(入力)されることになりますが、数値入力の際 AutoCAD初期設定の関係で＠を付けて2000,1500 と入力しなければなりません。（相対座標と絶対座標の関係）

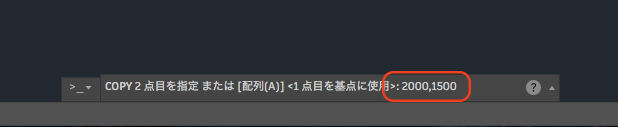

＠マークを付けないで数値を入力した場合は原点を基準にXに2m、Yに1.5mの場所に複写されます。
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||
