(6)無料CAD"DraftSight for Mac"作業別マニュアル

計測

①距離の測定

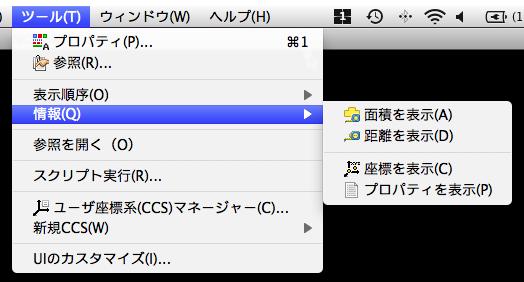

線の長さを計測してみましょう。ツールの情報から"距離を表示"を選択します。始点と終点を指定します。距離が表示されます。

注)お使いのMacによりコマンド履歴が狭すぎて表示されないことがあります。この場合作図領域を狭くするなりしてコマンド履歴のスペースを広げましょう。

→　

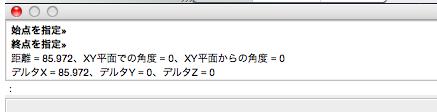

距離=85.972となっています。これは86(mm)のことです。

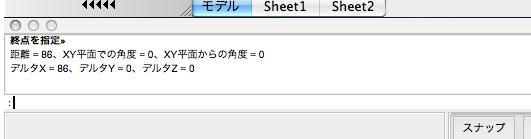

メニューバーのDraftSight-プレファレンス-作図設定-単位系-長さの精度を"0"に指定することで86mmと表示されます。

86(mm)に変更されました。

②面積の測定

面積を計測してみましょう。ツールの情報から"面積を表示"を選択します。ここでは50mmx50mmの四角形をはかってみましょう。計算上で2500mm2と簡単に出ます。実際に測ってみます。

①、②、③、④と順番にスナップさせてクリックします。最後にエンターキーを押します。

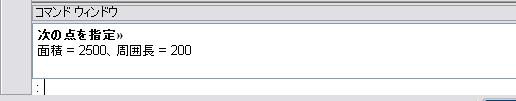

面積=2500、周囲長=200と測定されました。
