DraftSight for Mac 使い方

(6)無料CAD"DraftSight for Mac"作業別マニュアル

鏡　像（ミラー）

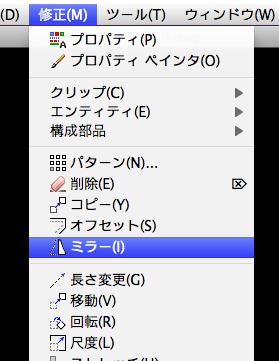

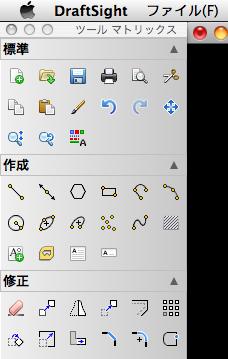

メニューバーの修正から"鏡像（ミラー）"またはツールマトリックスの"鏡像（ミラー）"を選択します。左右対称、上下対称の図形を作成するときに使用します。

下図の様な三角形のオブジェクトを左右対称に作成します。

"鏡像"を選択するとオブジェクトの選択画面になりますので、三角形を選択します。

選択後エンターで確定後、"対称軸の1点目を指定"となりますので下図の交点をクリックします。

次に"対称軸の2点目を指定"となりますので下図の端点を指定します。

そうすると下図の様に"ソースエンティティを削除しますか？"となりますので"いいえ"の"n"を入力してエンター。これは元のオブジェクトを削除しますか？ということです。はいを選ぶと下図のようになります。

では次にこの２つの三角形を上下対称にして4個の三角形にしてみます。鏡像を選択して二つの三角形を囲むように選択してエンター。

1点目の対称軸の指定は左側端点にします。

次に２点目の対称軸の指定は右側端点にします。

そうすると下図の様に"ソースエンティティを削除しますか？"となりますので"いいえ"の"n"を入力してエンター。
