(6)無料CAD"DraftSight for Mac"作業別マニュアル

①基本図形の描き方	直線　長方形　円と円弧　ポリライン　ハッチング　文字入力
②オブジェクトの配置	コピー　移動　回転　パターン　鏡像（ミラー）
③オブジェクトの修正	トリム　延長　オフセット　フィレット　面取り　尺度　分割　溶接
④その他の作業、設定	エンティティ　計測　ブロック　画層　線の太さ　線種　寸法線

トリム

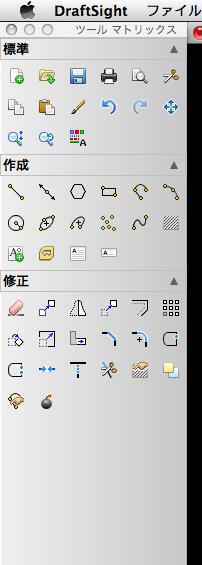

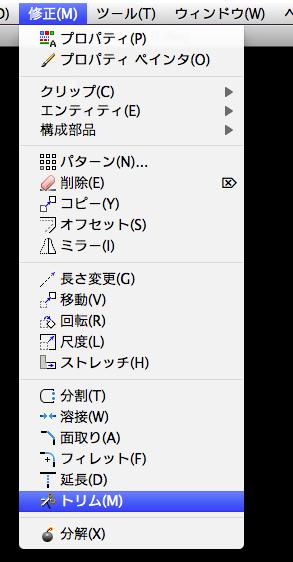

メニューバーの修正から"トリム"またはツールマトリックスの"トリム"を選択します。指定した基準線と交差した場所から切り取りをします。（※操作途中でShiftキーを押すことにより"延長"に変えることができます。）

item1 　　 item2

基準線を指定して余分な線を切り取ります。例えば下図の様なオブジェクトがあり赤い線（基準線）より上の線分を削除します。

item9

"トリム"を選択するとオブジェクトの選択画面になりますので、切り取りするための基準線を選択します。よければ右クリックで確定します。

item10

次に切り取りしたいオブジェクトを指定します。例えば下図の様に一番左線の赤線より上を選択するとします。

item11

切り取りが完了しました。

item12

まだトリムが有効になっていますので、これで終わる場合はESCで解除します。
