(6)無料CAD"DraftSight for Mac"作業別マニュアル

コピー

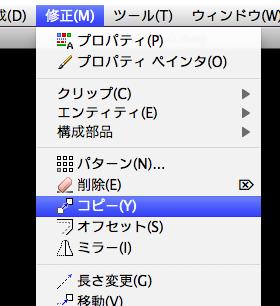

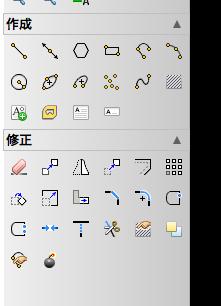

メニューバーの修正から"コピー"またはツールマトリックスの"コピー"を選択します。

コピー①　（マウス操作で任意の場所に複写）

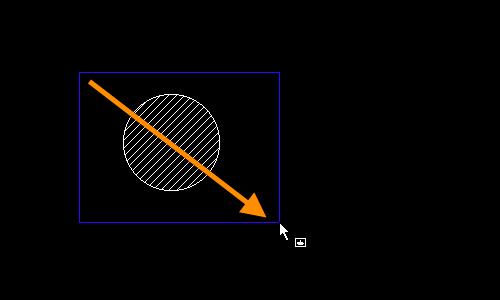

"コピー"を選択したら複写したいオブジェクトを指定します。左上から右下に向かって囲みます。（この図形は円とハッチングと2個のオブジェクトになっています。ハッチングだけ複写したい場合はハッチングをクリックして１つのオブジェクトだけを選択します。今回は全部選択するために囲みました。）

オブジェクトが選択されましたのでエンターを押して確定します。

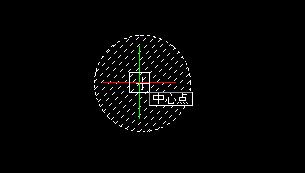

次に基点の指定となりますので、ここでは円の中心にしておきます。マウスを近くで動かしていると中心点と表示されますので、そこでクリック。

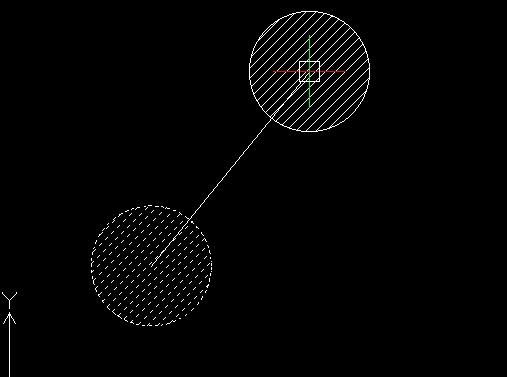

同時にマウスにくっついてきますので任意の場所でクリック。複写されます。複写が有効になっていますので必要な分だけ複写します。終了したい場合はESCを押します。

コピー②（方向は任意で距離を指定する場合）

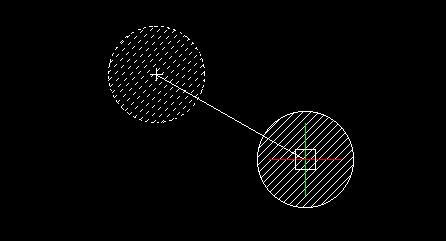

"複写"を選択して前回と同じくオブジェクトを選択し基点を指定したら、複写したい方向へカーソルを動かして直接距離を入力します。例えば右斜め上方向にカーソルを動かして90と入力してエンター。終了する場合はESC。

コピー③（極座標で複写する場合）

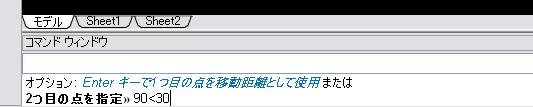

例えば30°方向に距離90の場所に複写したいとします。オブジェクトを選択、確定して基点を指定。次に｢90<30｣と入力します。

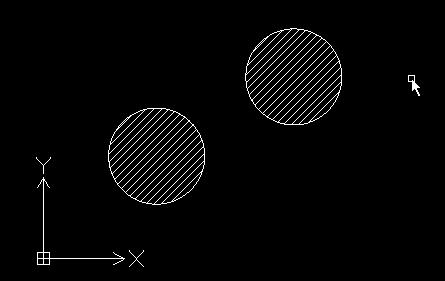

30度方向に90mmの位置にコピーされました。

コピー④（デカルト座標で指定）

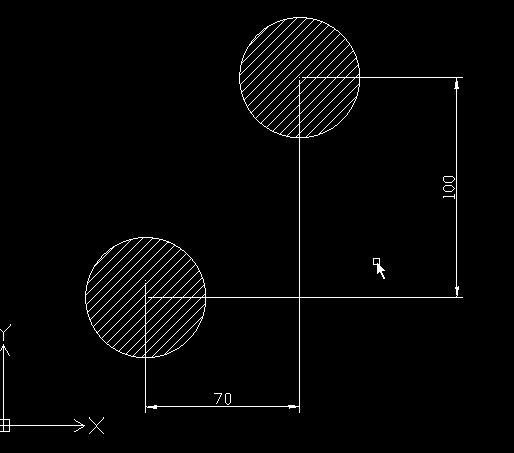

基点から｢X方向に70,Y方向に100｣のところに複写する場合は、基点を指定後に｢@70,100｣と入力します。@は相対座標を表しています。
