リージョンとは

簡単に説明すると"情報を持っている領域"のことをいいます。情報とは面積や周囲などがあります。このリージョンを利用して簡単に複雑な図形を作成することができます。　

リージョンの作成方法

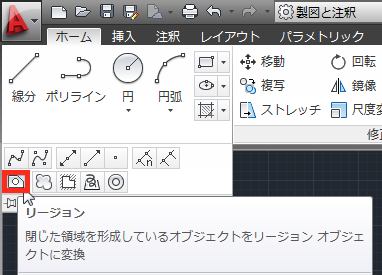

リボンの"ホーム"タブ→"作成"パレットからリージョンをクリックします。

、

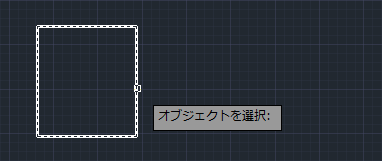

閉じたオブジェクトを選択してエンターキーを押したらリージョンが作成されます。

リージョンを確認する場合

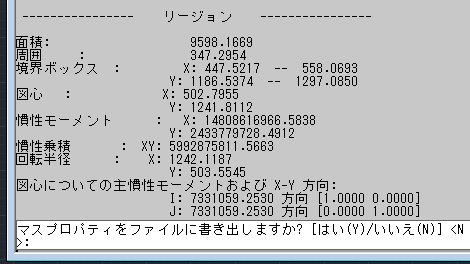

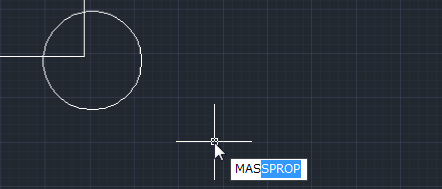

コマンドラインから"MASPROP"を入力してリージョンオブジェクトをクリックします。

長方形オブジェクトとリージョンオブジェクトとの違い

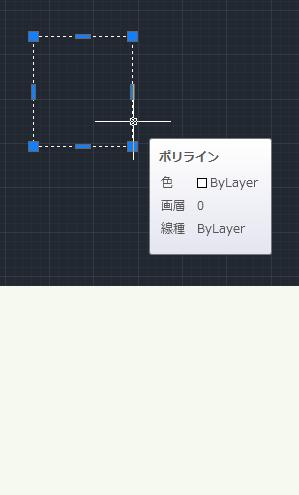

長方形の場合

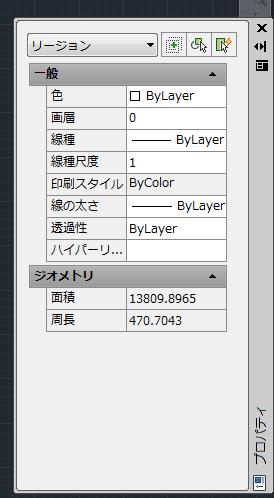

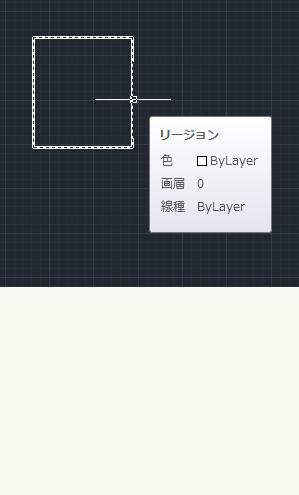

リージョンの場合

リージョンの応用

リージョン同士を利用して複雑な形を作成することができます。例えば下図の長方形と円のオブジェクトをリージョンに変更してあるとします。

｢和｣

コマンドラインに"UNION"と入力して二つのオブジェクトをクリックします。

二つのオブジェクトが合わさった図形になります。

｢差｣

コマンドラインに"SUBTRACT"と入力し、最初に①オブジェクトをクリックしエンターを押します。次に②オブジェクトをクリックしてエンターを押します。

①オブジェクトから②オブジェクトを差し引いた図形となります。

｢交差｣

コマンドラインに"INTERSECT"と入力し、二つのオブジェクトを選択してエンターを押します。

二つのオブジェクトを交差している部分だけが残ります。
