AutoCAD LT 2013 使い方 ≫ (4)使い方 − 基本 ≫ プログラム実行の指示



█ CADプログラム実行指示の方法

プログラム実行指示の方法には様々な方法があり、リボン・ツールバー・メニュー・コマンドの入力から命令できるようになっています。



█ リボンによる命令

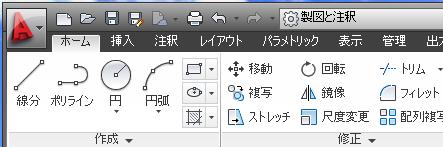

リボンからAutoCADプログラムを実行します。例えば直線を作図したい場合"リボン"の"ホーム"タブ→"作成"パネルから"線分"を選択します。

item4



█ ツールバーによる命令

ツールバーからAutoCADプログラムを実行します。例えば直線を作図したい場合"ツールバー"の"線分"を選択します。

item7

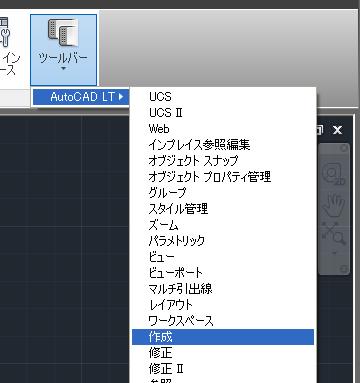

ツールバーの表示方法は"表示"タブ の "ユーザーインタフェース"パネルから "ツールバー"をクリックし、AutoCADの"作成"ツールバーを指定します。

item9　





█ メニューバーによる命令

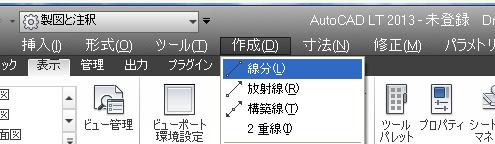

メニューバーからAutoCADプログラムを実行します。例えば直線を作図したい場合"メニューバー"の"作成"から"線分"を選択します。

item11

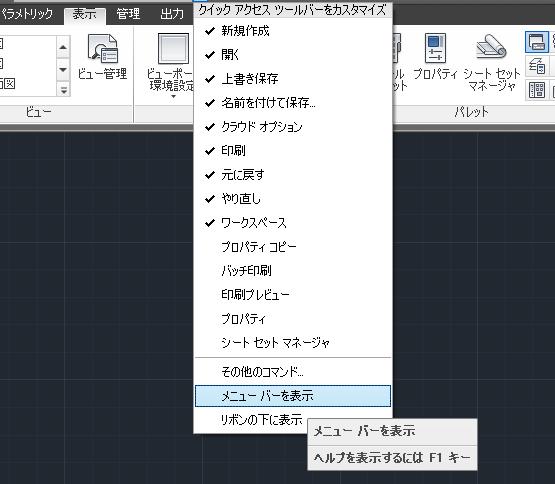

メニューバーを表示させるにはクイックアクセスツールバーから"メニューバーを表示"を選択します。

item2



█ コマンド入力による命令

コマンド入力とはAutoCADのプログラムに実行内容を指示する命令を、文字を入力して実行することです。例えば直線を作図したい場合コマンドウィンドウに"LINE"と入力します。

item3

コマンドを入力するには

  • コマンド ウィンドウにコマンド名（またはエイリアス）を入力し、[Enter]または[Spacebar]を押します。
  • コマンドのオートコンプリートがオンの場合は、コマンドの入力を開始します。コマンド テキスト領域に適切なコマンドが表示されたら、[Enter]を押します。



コマンドのプロンプトとオプションに応答するには

  • プロンプトに応答するには、値を入力するか、図面内の位置をクリックします。
  • オプションを指定するには、プロンプト リストの強調表示された大文字を入力し、[Enter]を押します。
  • プロンプトのオプションを選択するには、実際にプロンプトのオプションをクリックします。



最近使用したコマンドを繰り返し使用するには

  • コマンド ライン内でクリックし、上矢印キーまたは下矢印キーを押して、以前に入力したコマンドに切り替えます。
  • コマンド テキスト ボックスの左の下向き矢印をクリックします。
  • コマンド ラインを右クリックし、[最近使用したコマンド]を選択します。
  • 作図領域を右クリックし、[最近の入力]リストからコマンドを選択します。



直前のコマンドを使用するには

  • コマンドが完了した後にコマンド プロンプト テキスト ボックスにカーソルを置き、[Enter]または[Spacebar]を押します。
  • 任意の場所を右クリックするとメニューが表示され一番上に直前のコマンドが表示されます。(この動作は、[オプション]ダイアログ ボックスの[基本設定]タブで設定します)。





ダイナミック入力について

ダイナミック入力とはコマンドウィンドウにコマンドを入力するのですが、作図領域に直接コマンドを入力しても同じ効果が得られるというものです。コマンドだけでは無く寸法や座標等も入力できます。入力ボックスの切替は"TABキー"で行います。（循環します。）

ダイナミック入力を有効にさせるにはステータスバーのダイナミック入力をクリックするか、ファンクションキーのF12を押すことによってON・OFFの切り替えが出来るようになっています。

item1

座標値の入力はダイナミック入力がONの場合、相対座標が基準となります。絶対座標にしたい場合は数値の前に"#"を付ける必要があります。



ダイナミック入力の設定

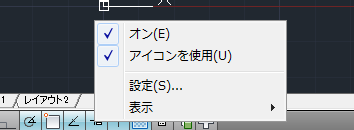

ステータスバーのダイナミック入力のアイコンを右クリックして設定を選択します。

item15

設定ダイアログボックスが表示されます。

item19



寸法の入力

item20



極座標の入力（距離と角度）

item21

入力方法　距離　<　 角度（度=d　分='　秒="）



デカルト座標の入力（XとY）

item22

コマンドウィンドウとダイナミック入力の関係

ダイナミック入力は、コマンド ウィンドウに代わるものとして作られていません。あくまでもコマンド入力の簡略化の為です。コマンド ウィンドウを非表示にして図面の表示領域を拡大することはできますが、操作によってはコマンド ウィンドウを表示しなければならない場合もあります。必要に応じて、コマンド プロンプトやエラー メッセージの表示/非表示を切り替えるには、[F2]を押します。または、コマンド ウィンドウをドッキング解除し、[自動的に隠す]を使用して、ウィンドウの表示/非表示を自動的に切り替えることもできます。
