(10)AutoCAD for Mac 3D機能

AutoCAD for Mac 3D作図 "Cylinder"(円柱)

円柱を作成してみます。基本的にオブジェクトの底面は高さ(Z値)"0"で説明します。建築・土木関係でならGLと考えてもいいかと思います。ここで半径を1.0m、高さ(Z方向)に3.0mの円柱を作成します。



視点表示の変更

ViewCubeが上になっている場合は家のアイコンの"ホーム"をクリックして斜め上方向からのViewとします。これで立体表示がわかりやすくなります。

ScreenSnapz004 ScreenSnapz003a



円柱コマンド選択

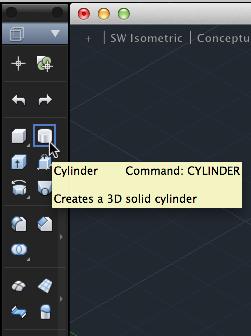

ツールバーから"Cylinder"を選択します。

ScreenSnapz017

コマンド CYLINDER  短縮コマンド CYL

ScreenSnapz084

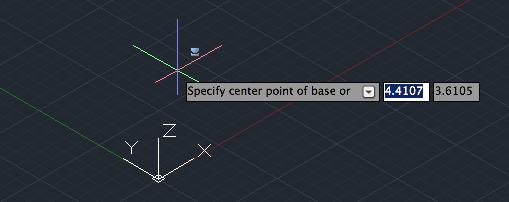

"底面の中心点を指定または"となりますので、ここで原点に設定したいと思います。

入力状態になっていますので、このまま"0"と",(カンマ)"、と"0"と","と"0"を入力してエンターを押します。(最後の"0"はZの値なので省略できます。その場合の値は"0"となります。)

※ダイナミック入力がONの状態を想定しています。OFFの場合は数値の入力方法が若干違います。

ScreenSnapz024

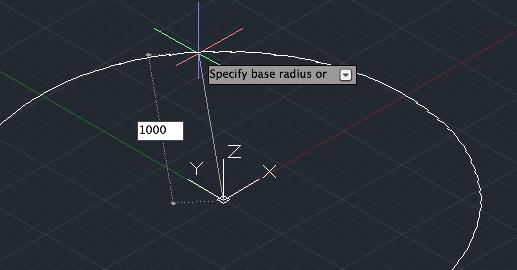

次に"底面の半径を指定"となりますので"1000"と入力してエンターを押します。

ScreenSnapz025

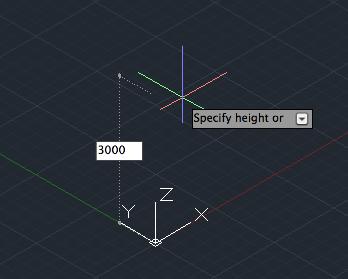

続けて"高さを指定 または"となりますので"3000"と入力してエンターを押します。

ScreenSnapz027





画面表示の縮小(拡大)

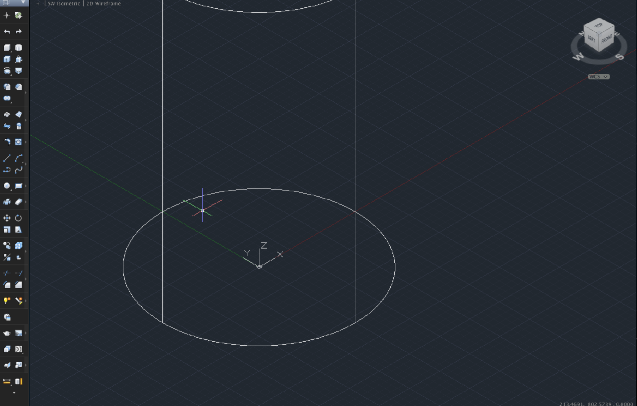

画面からはみ出すように作図された(または画面に変化がない)と思います。これは最初の図面範囲の設定がされていないため作成したオブジェクトが大きすぎるためかもしれません。この場合はマウスのスクロールボタンを手前に回して表示を縮小します。(奥側に回すと拡大表示)

ある程度まで画面が縮小されたと思いますが、それ以上動かなくなることもあります。これはメモリ消費を少なくするための設定によるもので再作図で解決できます

ScreenSnapz029



再作図(regenコマンド)

この場合は"regen"コマンドを実行することで、さらに縮小することができるようになります。

ScreenSnapz012

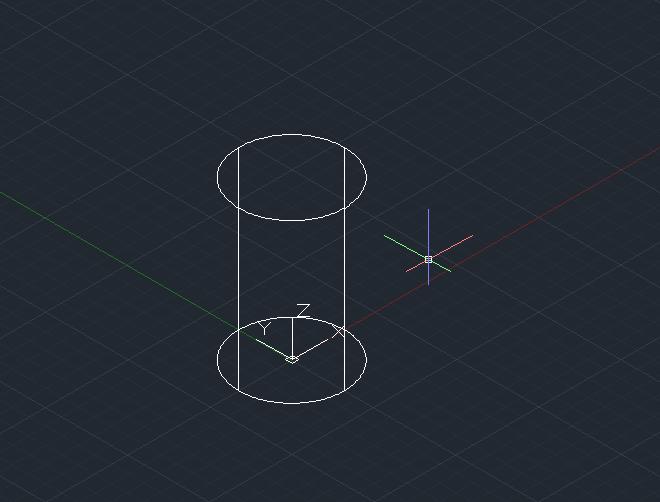

再度スクロールボタンを手前に回してみると、さらに縮小できるようになったと思います。小さくなりすぎた場合は奥側に回すと拡大表示になりますので適当な大きさに調整します。

ScreenSnapz031

円柱が作成されました



いろいろなズーム方法

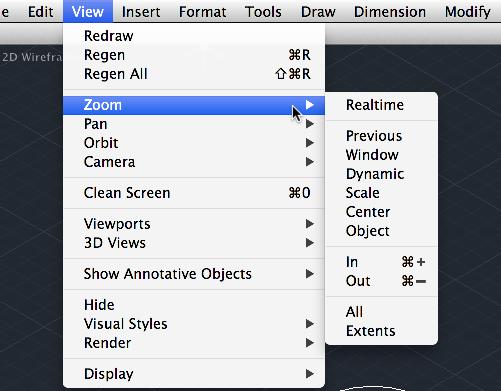

オブジェクト全体を表示させる方法としてのズームを使用すると簡単に表示させることができます。

 ScreenSnapz032



表示スタイルの変更

先ほど作成した円柱ですが、線だけだとわかりにくい場合、表示スタイルを変えることでオブジェクトが理解しやすくなります。

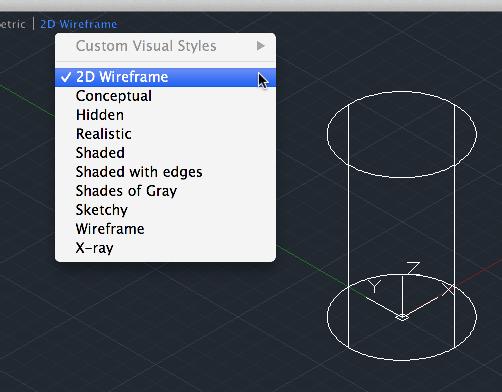

メニューバーからもできますが、簡単な方法としては作図画面左にあるビューコントロールで簡単に変更ができます。

ScreenSnapz033

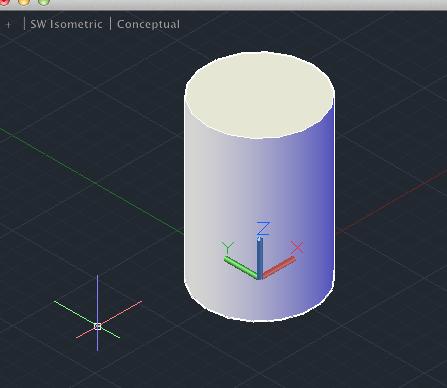

下図はコンセプト(Conceptual)の表示スタイルです。

ScreenSnapz034

複雑なオブジェクトを作成するとワイヤーフレームだけでは分かりにくいため他の表示スタイルを利用してオブジェクトを作図していきます。





円柱ソリッドの編集方法

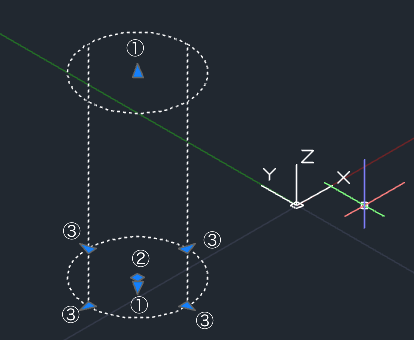

プリミティブソリッドの形状変更はグリップを使用することで簡単に編集できるようになっています。グリップを表示させるにはオブジェクトをクリックして選択します。

ScreenSnapz112

グリップをクリックすることで形状を変形させることができます。クリック後カーソルで動かし任意の場所クリック(または数値を入力してもOK)させることで形状が編集できます。

▲ ▼ 高さ(大きさ)調整グリップ

ソリッドの高さを変更できます。



高さ(位置調整グリップ

ソリッドの位置を変更できます。



幅(直径の大きさ)の調整グリップ

ソリッド直径の編集ができます。



※Autodesk、AutoCAD、AutoCAD LT、DWG、DXFは、米国およびまたはその他の国々における、
Autodesk, Inc.、その子会社、関連会社の登録商標または商標です。
