Mac版AutoCAD 流用図面の文字化け等不具合の解消方法
今まで使用してきた図面などをAutoCAD for Macで開いた場合、日本語環境が思うように表示されていない場合があります。 色々な原因が考えられると思いますが、文字スタイルを変更することで、かなり見やすい図面に変わることもありますので試してみてください。使用環境やファイルによって、うまくいかない場合もありますので、ご了承ください。
例えば何処のCADソフトで作成されたか分からないDXFファイルを開いたとします。

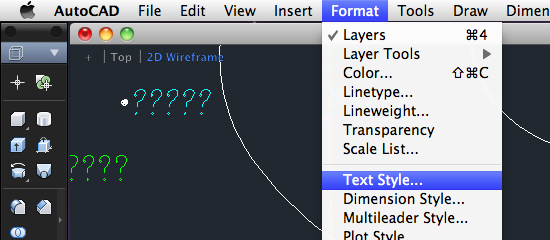

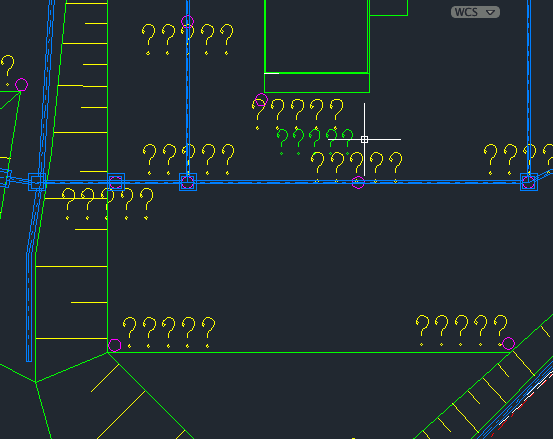

上のように????だらけで何も分からない図面になっています。これを見やすい図面に調整するには、メニューバーの"Format"から"Text Style..."を選択します。

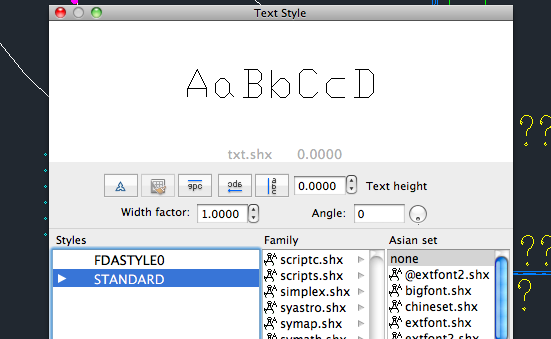

下のようなダイアログボックスが表示されます。

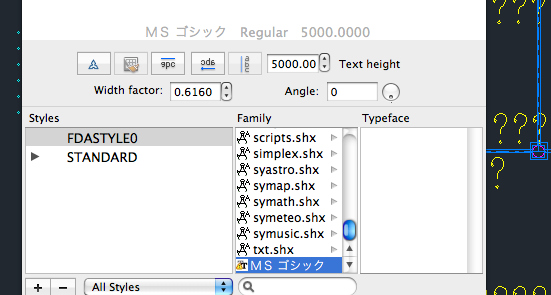

"Styles"に表示されているのが文字スタイル名です。この中で"STANDARD"は最初から存在していますので、この図面では"FDASTYLE0"というのが文字の書式として使われているかもしれない、ということが想像できます。なので"FDASTYLE0"の書式を修正してみます。 "FDASTYLE0"を選択して見ましょう。そうすると設定されているフォントが表示されます。ここではMSゴシックとなっています。

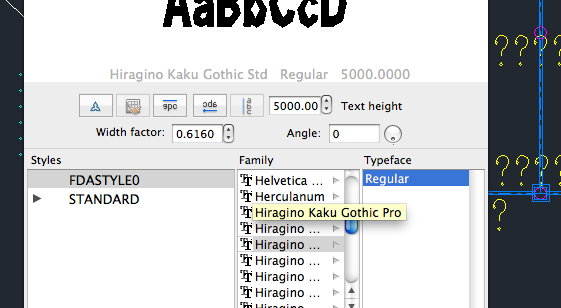

このフォントを"Hiragino Kaku Gothic Pro"にしてみます。

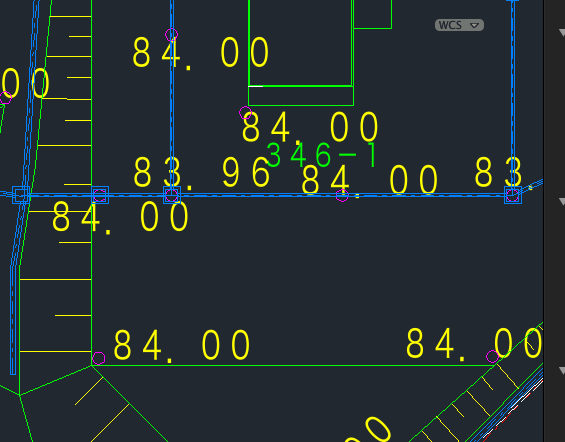

選択したら"Apply"と"Close"をクリックして設定を適用させます。そうすると下のように???だけだったのが数字が表示されるようになっています。これだけでも図面が使えるようになると思います。この図面を適当な名前をつけてdwgとして保存します。
