6-3.オブジェクトの修正
面取り
コマンド名 コマンド CHAMFER 短縮コマンド CHA
リボン リボンの"ホーム"タブ→"修正"パレットから"面取り"をクリックします。

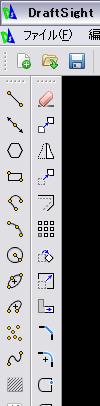

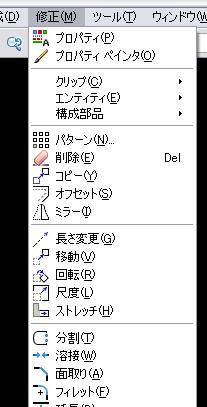

メニューバー／ツールバー メニューバーの修正から"面取り"またはツールバーの"面取り"を選択します。既存のオブジェクトのコーナーを斜めに作成します。

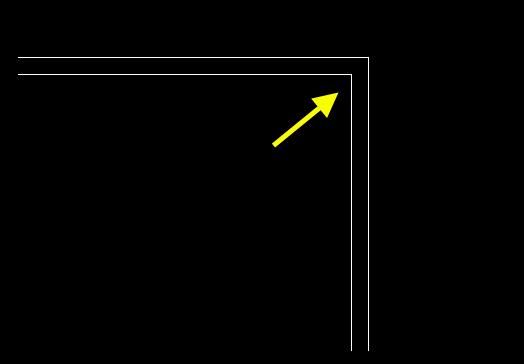

例えば下図の様なオブジェクトがあって、矢印部分のコーナーを面取りという斜め線で加工します。

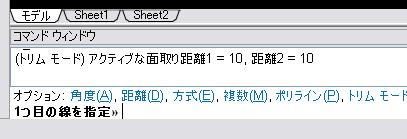

"面取り"を選択します。面取りの距離はデフォルトでは距離１=10、距離２=10となっています。

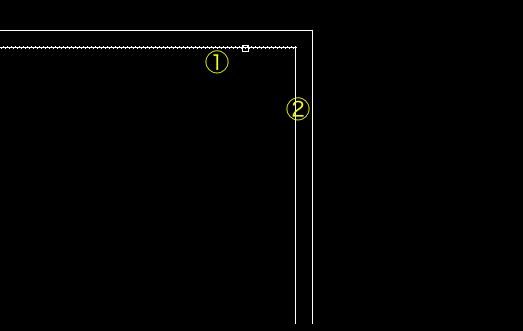

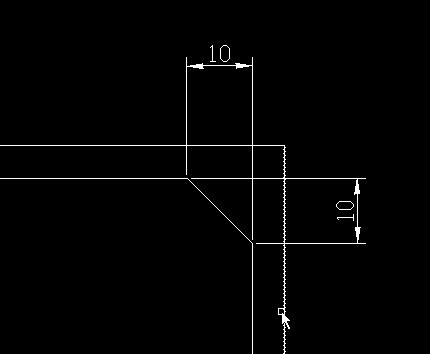

1つ目の線を指定"となりますので①、"2つ目の線を指定"となりますので②をクリックします。

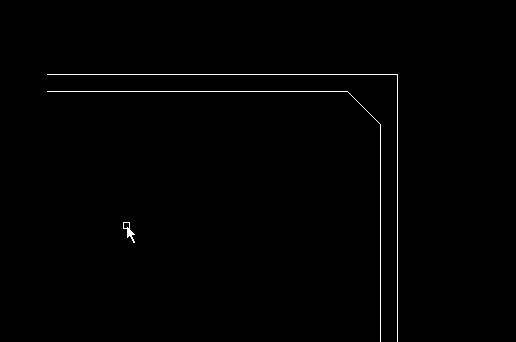

10,10の面取りが完成しました。
