5-3 用紙サイズを枠として作成

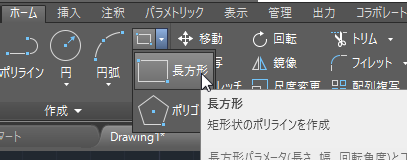

A3用紙の大きさを枠として作図する 画面に基準がないと、どこに作図していいか分からないと思います。ここでA3用紙の大きさの長方形を作成して基準とします。 リボンから長方形を選択します。

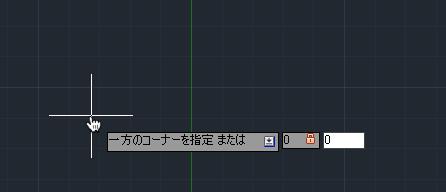

｢一方のコーナーを指定｣となりますので、原点(0,0)を指定します。

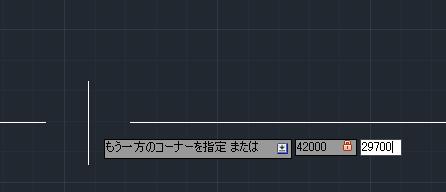

続いて｢もう一方のコーナーを指定｣となりますので、(42000,29700)を入力します。

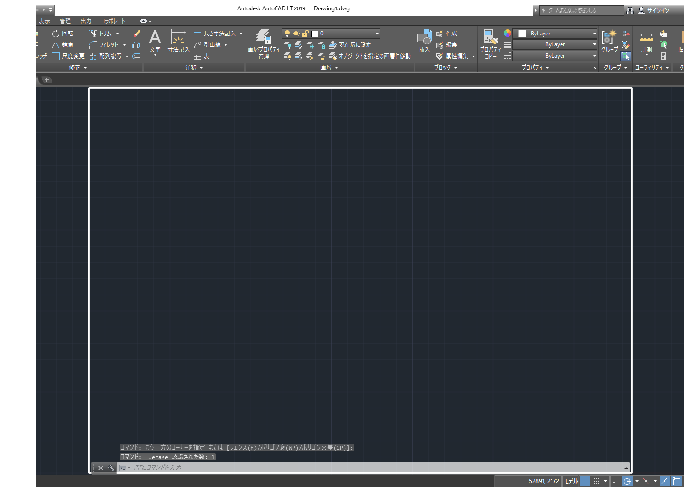

画面いっぱいに長方形が作成されたと思います。 ※下図は見やすくするために線の太さを変えてあります。

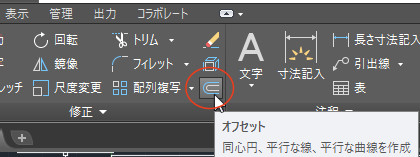

この段階では用紙ぎりぎりの大きさなので、余白を作成した方が効率がいいと思います。余白を実際の寸法で1cmにするには、この図面上（縮尺1:100）では1000mmとなります。 オフセットを使用して内側にもう一つ長方形を作成します。 リボンから"オフセット"をクリックします。

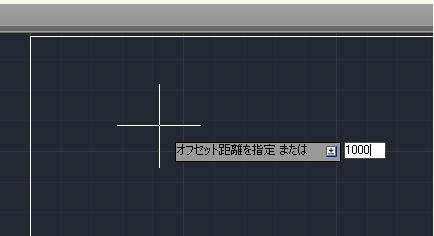

次に｢オフセット距離を指定｣となりますので"1000"と入力します。

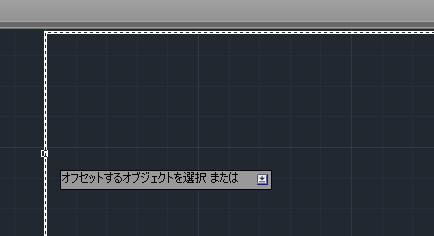

｢オフセットするオブジェクトを選択｣となりますので、用紙枠として作成した長方形をクリックします。

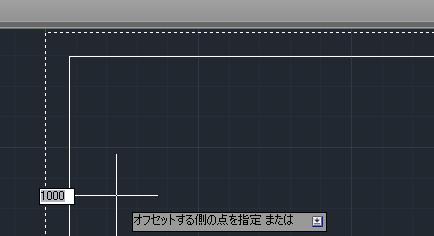

続けて長方形の内側にカーソルを移動させてクリックします。

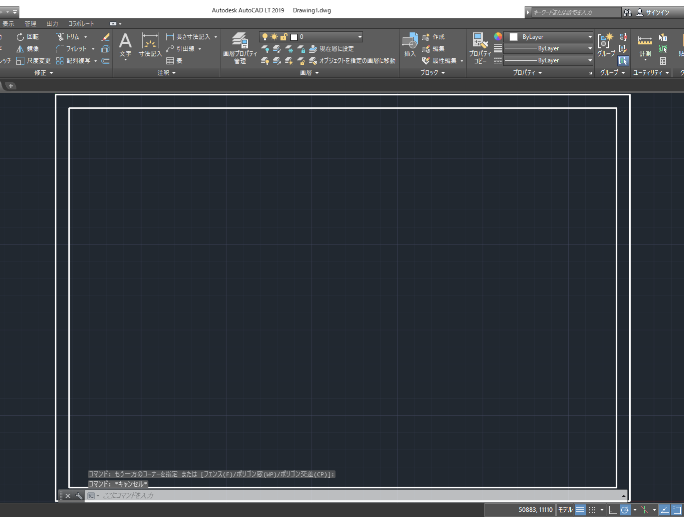

余白を考慮した枠が作成できました。コマンドを終了させるにはESCキーを押します。 これで作図する目安ができました。この中に色々なオブジェクトを作成することでA3の大きさで1:100の縮尺の図面が作成できます。 ※下図は見やすくするために線の太さを変えてあります。
