【点 (ディバイダ・計測)】



点はオブジェクトを作成する場合の基準点として利用することができます。点スタイル管理から設定することでサイズやスタイルを変更できます。

ScreenSnapz024

コマンド POINT  短縮コマンド PO



点の種類 ①複数点

連続して点を作成することができます。リボンから"作成"パネルを拡張させ、"複数点"をクリックします。

ScreenSnapz026

任意の位置をクリックするか、座標値を指定して点を作成します。連続して配置できます。終了させる場合はESCキーを押します。





点の種類 ②単一点 (1点だけを作成します。)

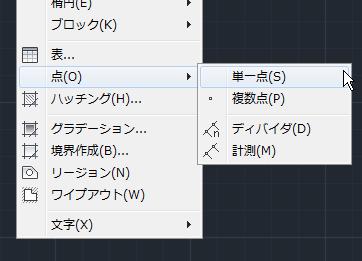

作成するにはメニューバーの"作成"から"点"の"単一点"を選択します。

※コマンドがないため、メニューバーを表示させていないと利用できません。

ScreenSnapz025





点の種類 ③ディバイダ

オブジェクトの長さに沿って分割数を指定することで、等間隔に点又はブロックを作成し配置します。例えば下図の様な10mの直線があったとします。

item2

これを5分割の点を配置する場合は、リボンの[ホーム]から[ディバイダ]を選択します。

item3

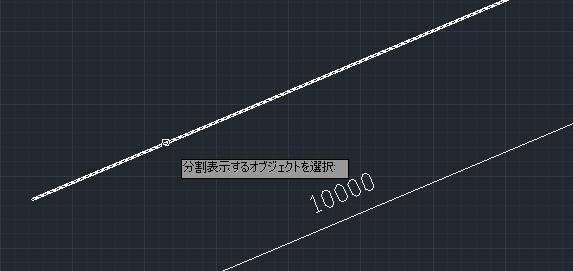

分割表示するオブジェクトを選択となりますので、10mの直線をクリックします。

item4

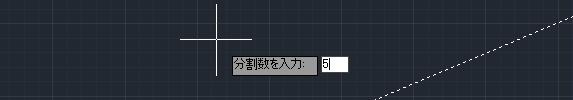

次に分割数を入力します。今回は"5"を入力してエンターします。

item6

直線の5分割の位置に点が配置されました。(点が4カ所に配置されているだけで、直線が分割されたわけではありません。)

item7

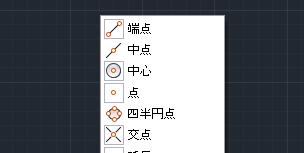

点を認識できない場合は点スナップが有効になっていないかもしれません。ステータスバーの[オブジェクトスナップ]を右クリックして点スナップを有効にします。

item8





点の種類 ④計測(メジャー)

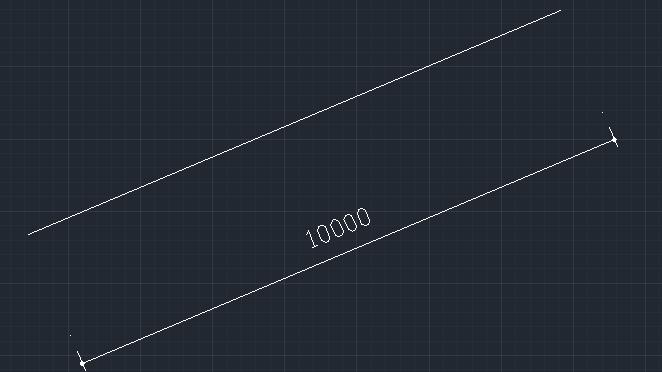

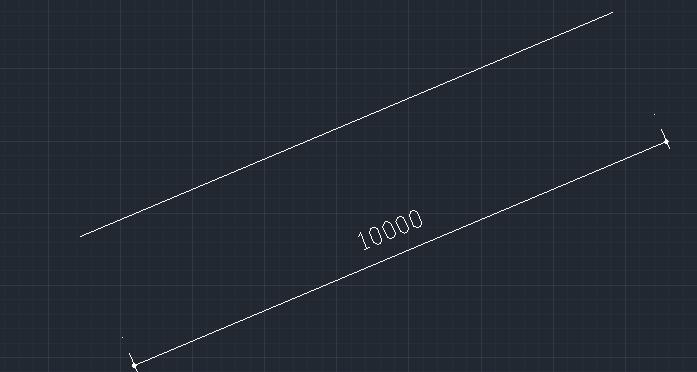

オブジェクトの長さに沿って間隔を指定することで、指定した間隔で点又はブロックを作成し配置します。例えば下図の様な10mの直線があったとします。

item1b

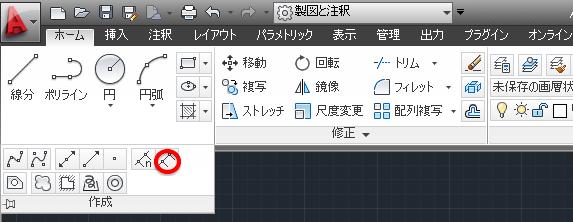

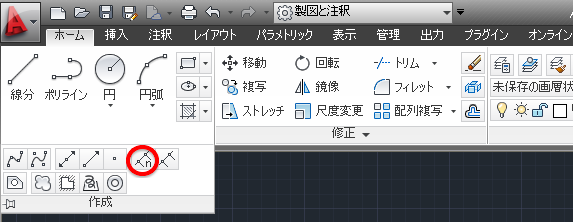

これを3m間隔で点を配置する場合は、リボンの[ホーム]から[メジャー]を選択します。

item2b

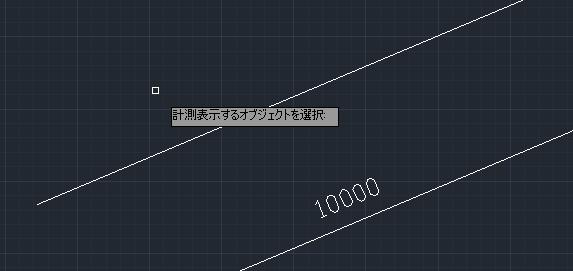

計測表示するオブジェクトを選択となりますので、10mの直線をクリックします。

item9

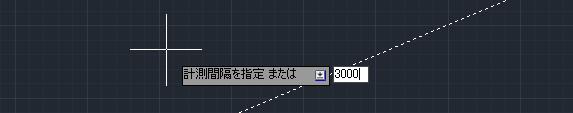

次に計測間隔を入力します。今回は"3000"を入力してエンターします。

item10

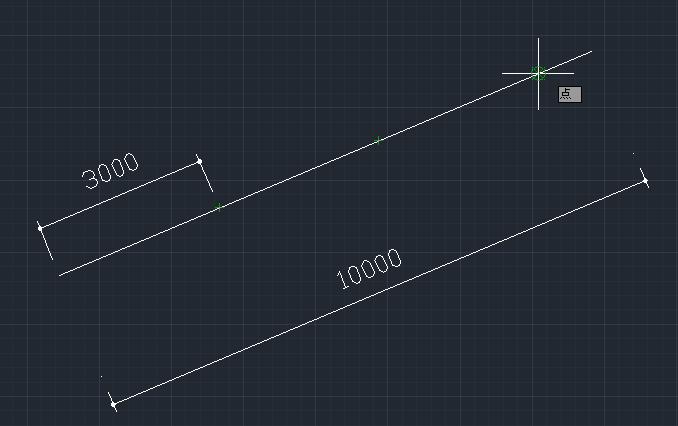

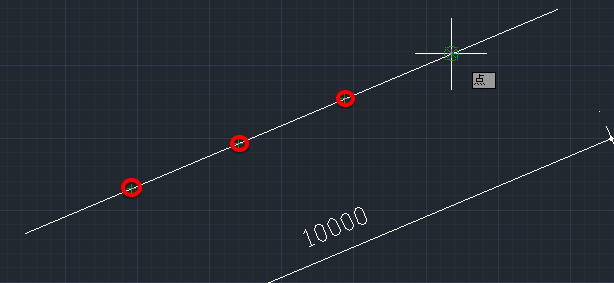

直線の基点から3m毎の位置に点が配置されました。(点が配置されているだけで直線が分割されたわけではありません。)

item11

点を認識できない場合は点スナップが有効になっていないかもしれません。ステータスバーの[オブジェクトスナップ]を右クリックして点スナップを有効にします。

item11a







ブロックの配置

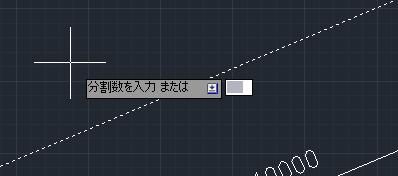

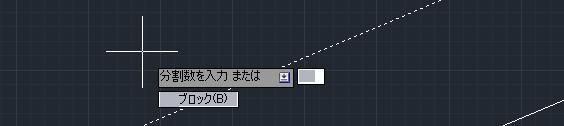

ディバイダ、メジャーともに点だけではなくブロックも指定できます。例えば先ほどのディバイダの方法で、ブロックを配置する場合、オブジェクト選択後に"分割数を入力または"となります。

item13

この状態でキーボードの下カーソルキーを押すとブロックのメニューが表示されます。

item14

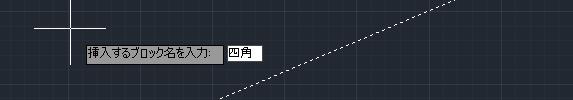

ブロックをクリックすると、"挿入するブロック名を入力"となりますのであらかじめ作成してあるブロック名を入力します。ここでは[四角]というブロック名を入力します。

item15

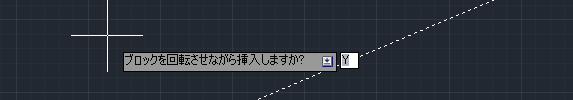

ブロックを回転させながら挿入しますか?となりますので必要なければ"N"を入力してエンターを押します。

item16

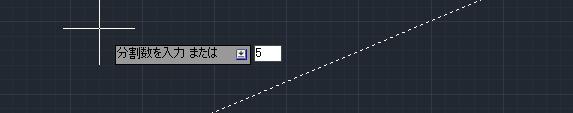

分割数を聞いてきますので、先ほどと同様に"5"を入力します。

item17

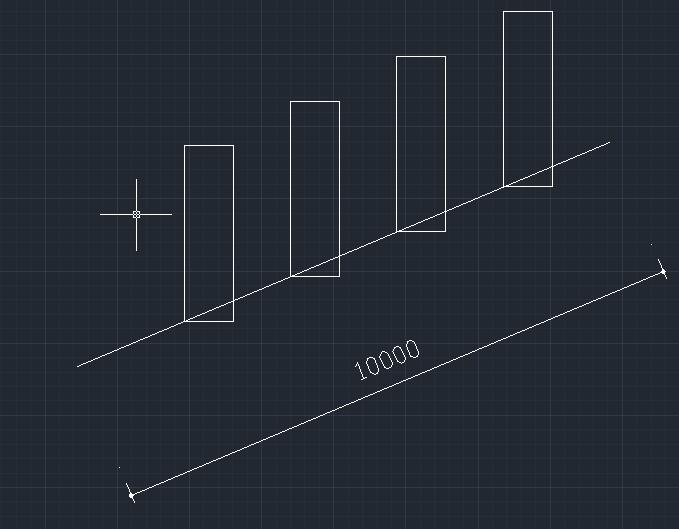

ブロックが5分割の位置に配置されました。

item18





点スタイル管理

点スタイル管理から設定することでサイズやスタイルを変更できます。

ScreenSnapz027

コマンド DDTYPE  短縮コマンド −

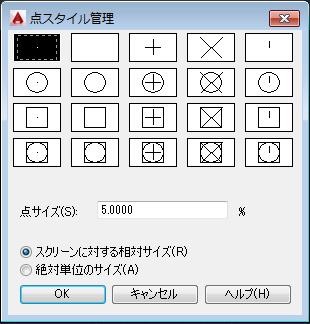

リボン"ホーム"の"ユーティリティ"から"点スタイル管理"をクリックすると"点スタイル管理"ダイアログボックスが開きます。

ScreenSnapz028

ここから点のスタイルとサイズ(相対サイズ)、(絶対サイズ)を設定できます。
