【文字の編集】

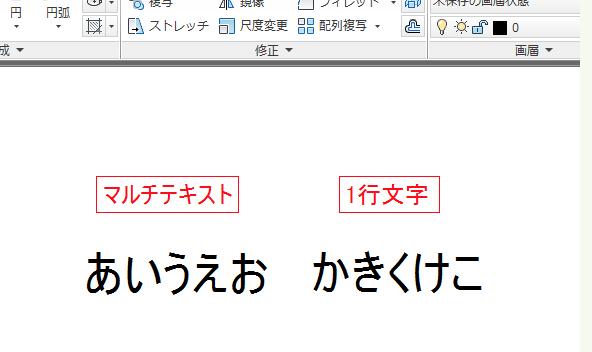

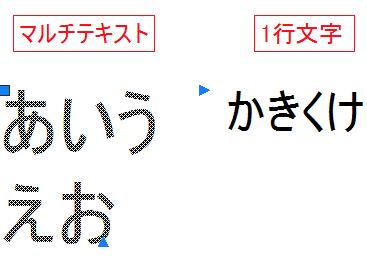

文字の作成は"(7)オブジェクト作図"から文字の作成 すでに図面上に作図されている文字を編集します。編集ができる項目は、主に①内容、②文字高さ、などがあります。文字作成の種類はマルチテキストと1行文字があります。
①文字内容を変更する マルチテキストも1行文字もダブルクリックで文字編集画面になります。カーソルを動かして変更したい文字を削除し、新しい文字を入力していきます。

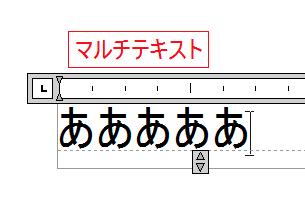

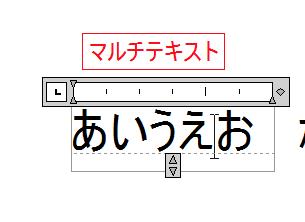

マルチテキスト

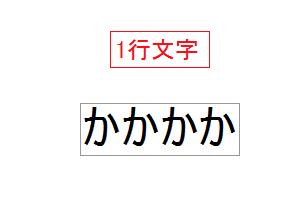

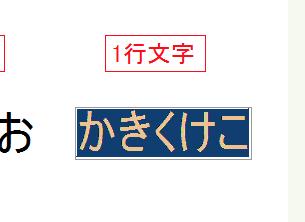

1行文字

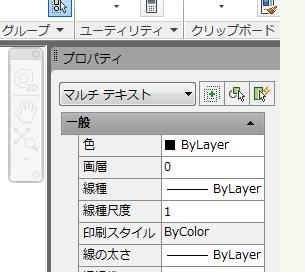

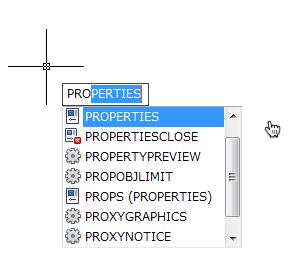

②文字高さ変更する マルチテキストも1行文字もプロパティから変更できます。プロパティを表示させるにはコマンドウィンドウから"PROPERTIES"を入力してエンターを押します。

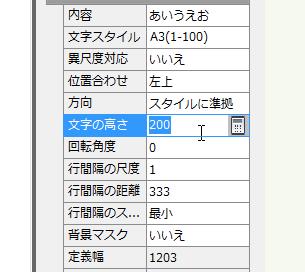

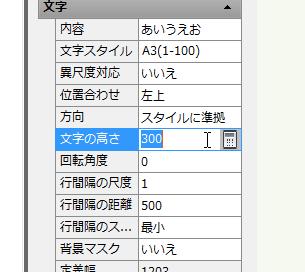

文字を選択状態にしプロパティの"文字"の項目から"文字の高さ"の数値をクリックします。
青色に変わりますので、変更値を入力します。例えば200のところ300に変更します。

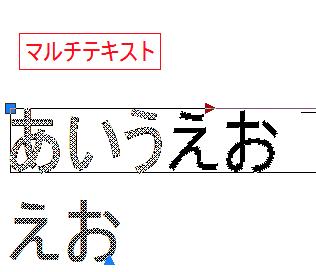

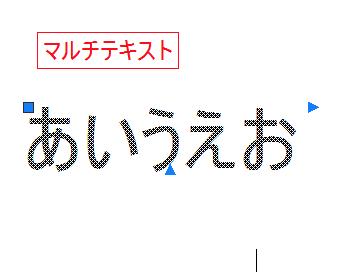

文字が大きくなっても1行文字は問題なく表示されますが、マルチテキストの場合は改行されます。文字の枠を変更することでうまく表示されます。
③文字に傾斜を付ける オプションから角度の数値を変更することで簡単に角度を付けられます。

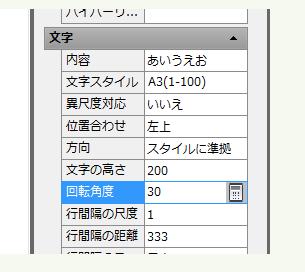

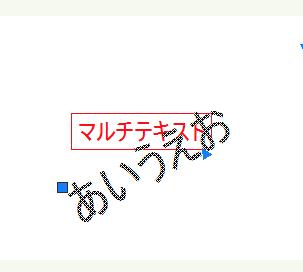

マルチテキスト 例えば角度を0のところ30に変更します。

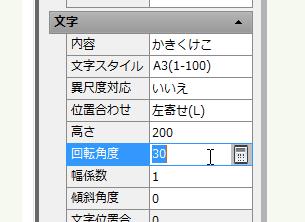

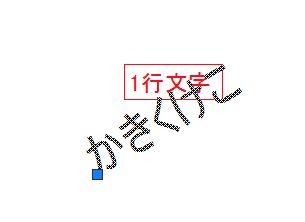

1行文字
