【放射線】
放射状に伸びる無限の基準線で補助線として活用します。放射線は始点と通過点によって定義された方向で、表示の端まで延長されます。 オブジェクト範囲を表示するコマンドでは、放射線の存在は無視されます。
コマンド RAY 短縮コマンド −
放射線の作図 リボン"作成"パレットを展開して"放射線"を選択します。
"始点を指定"となりますので、任意の点をクリックします。

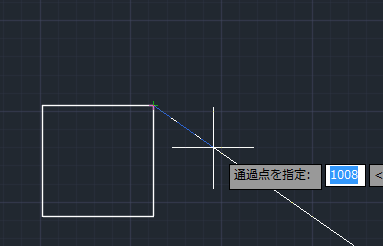

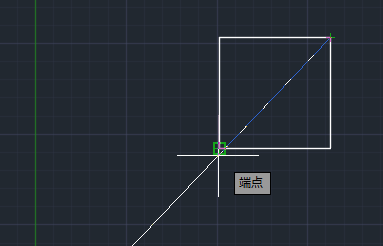

"通過点を指定"となりますので、必要な点をクリックします。

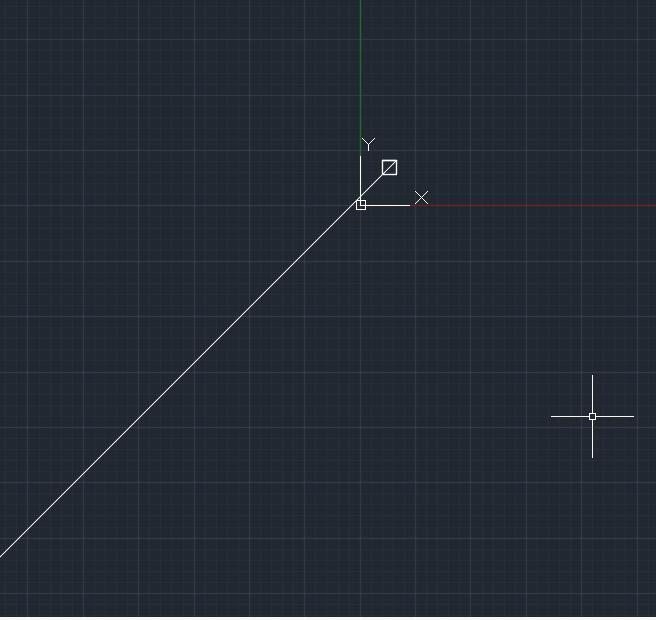

放射線が作成されました。
コマンドが継続しているのでエンターを押すかESCキーでキャンセルします。
放射線と構築線の違い 似たようなツールで構築線があります。二つの違いは、一方向へ無限に延びる線を放射線、両方向へ無限に延びる線を構築線といい、主に他のオブジェクトを作成するときの参照として使用します。
放射線
構築線
