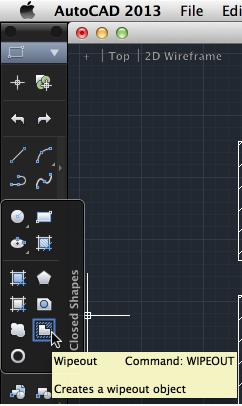

ワイプアウトとは ワイプアウトとは、簡単に説明するとポリラインで作成された境界の内側を非表示にする機能です。
下図はワイプアウトの作成前と作成後です。

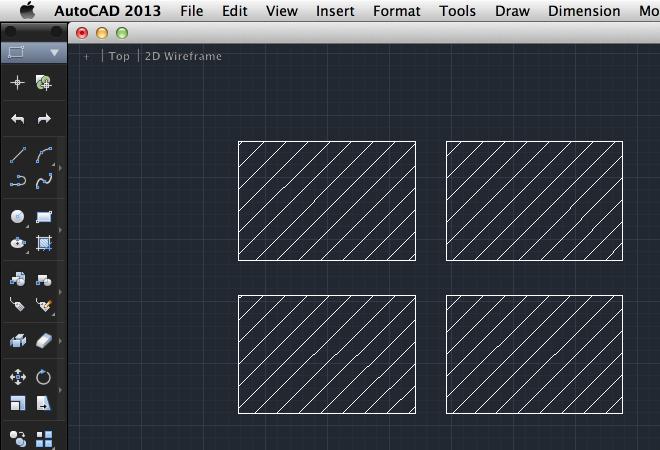

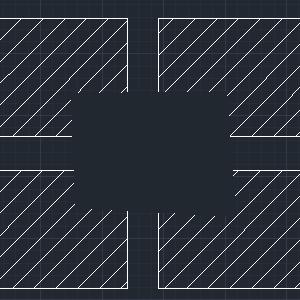

作成前

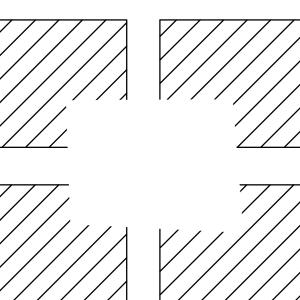

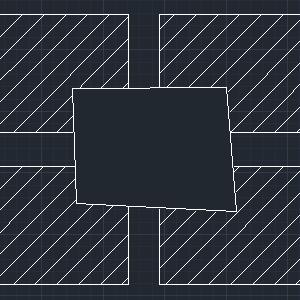

作成後

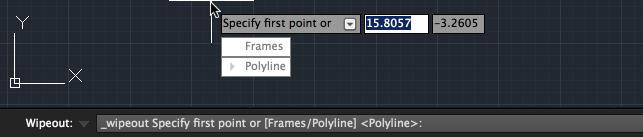

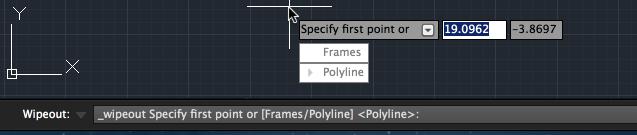

このワイプアウト作成には注意点があってUCS座標が設定してあると１点目が指定した場所にいきません。この問題を解決するには、ワールド座標にするか、ポリラインを作成してから、ワイプアウトのオプションの"ポリライン"で作成したポリラインを選択することで解決します。

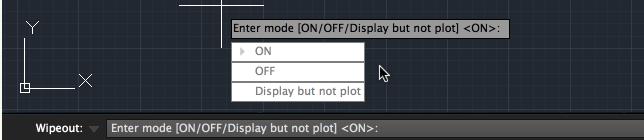

ワイプアウトの境界線の表示/非表示・印刷 ワイプアウトの境界線（フレーム）を図面上に"表示する"か、"表示しない"を選択できます。"表示する"を選択すると印刷時もフレームが印刷されてしまします。この場合に"表示するが印刷はしない"を選択することも出来ます。図面上では境界線が表示されていますが、印刷の時には境界線は表示されません。

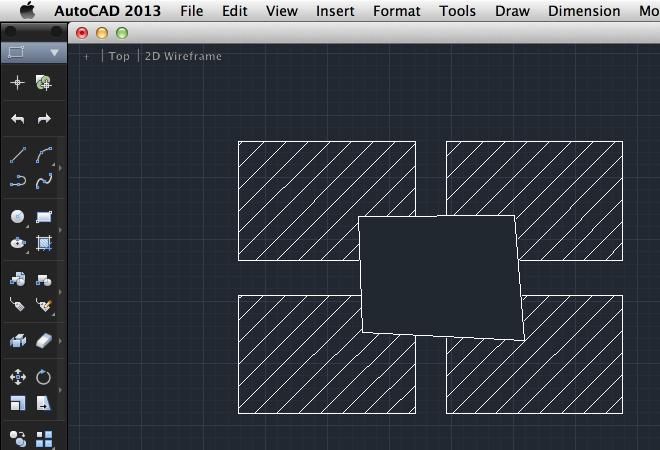

①オプション＿フレーム＿ON CAD表示画面 印刷プレビュー

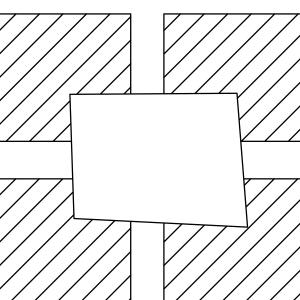

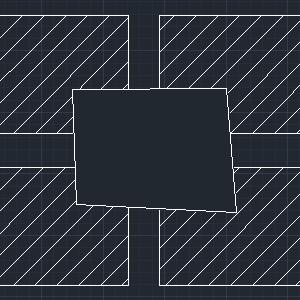

オプション＿フレーム＿OFF CAD表示画面 印刷プレビュー

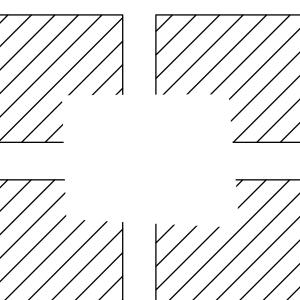

オプション＿フレーム＿Display but not plot CAD表示画面 印刷プレビュー
