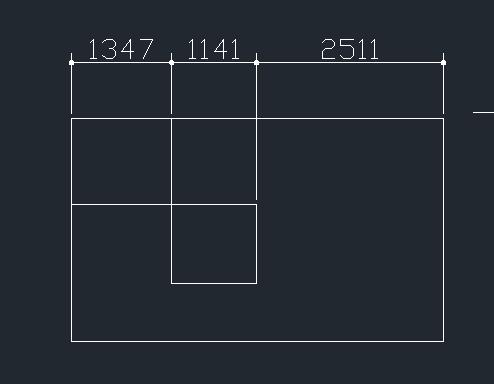

（4）直列寸法、並列寸法 直列寸法とは下図の様な寸法線です。

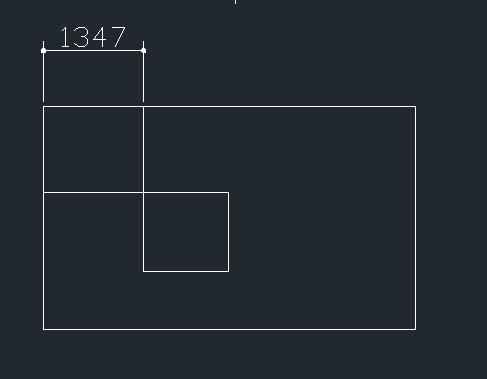

この場合は①を普通に"Linear(長さ寸法記入)"で作成します。

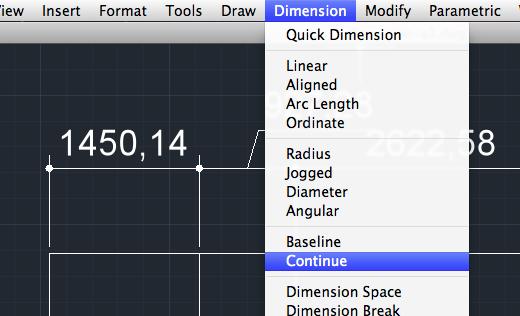

続けてメニューバー→"Dimension"から"Continue(直列寸法記入)"を選択します。

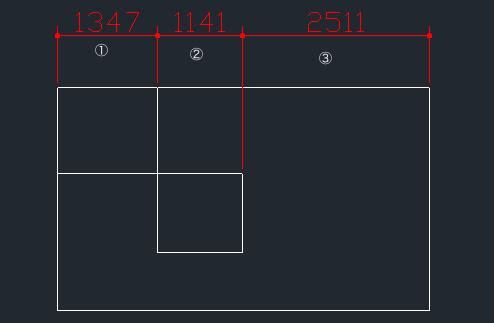

下図の"①"をクリックします。

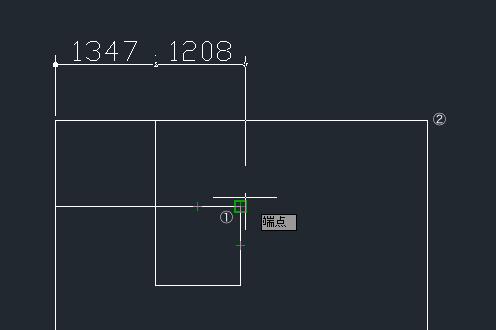

寸法線が隣にできました。続けて今度は上図の②をクリックします。最後にESCボタンでコマンドをキャンセルして終了します。

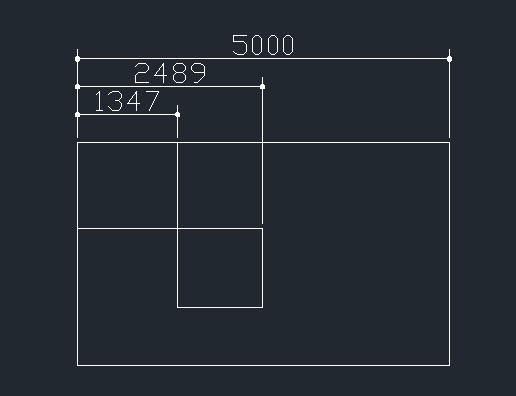

次に並列寸法ですが下図の様な寸法線です。

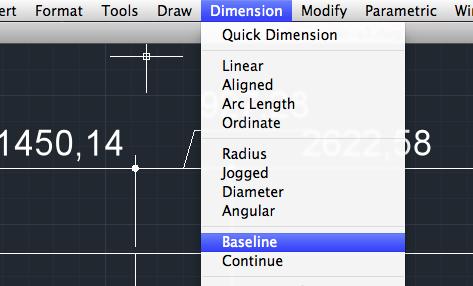

配置方法は直列寸法と全く同じ手順となります。メニューバーから"Dimension""Baseline（並列寸法）"を選択します。
